10716 - S660 Combine (Worldwide Edition, S.N. 745100-765171)(Russian) - 25Jan19
120 - Молотьба и разделение

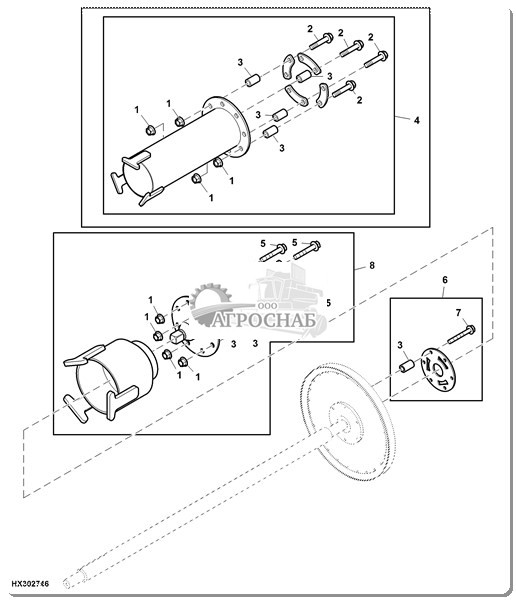

Узел ротора TriStream™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 24M7047 | Шайба | AR | 13 X 24 X 2.500 mm | ||
| 2 | 24M7180 | Шайба | AR | 13 X 37 X 3 mm | ||
| 3 | 24M7296 | Шайба | AR | 10.500 X 30 X 2.500 mm | ||
| 4 | AXE24832 | Сепаратор | 1 | Grain, SUB FOR AXE20078 | ||
| AXE24833 | Сепаратор | 1 | Rice, SUB FOR AXE20080 | |||
| 5 | H160905 | Болт | AR | |||
| 6 | H171638 | Фланцевая гайка | AR | |||
| 7 | KXE10164 | Ремонтный комплект | 1 | |||
| 8 | H208187 | Винт | AR | |||
| 9 | H159105 | Винт | AR | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | AH150405 | Шлицевое соединение | 2 | |||
| 11 | 24M7103 | Шайба | AR | 17.500 X 56 X 5 mm | ||
| 12 | 19M7827 | Винт | AR | M16 X 80 | ||
| 13 | AH216568 | Ремонтный комплект | 1 | |||
| 14 | AH216569 | Ремонтный комплект | 1 | |||
| 15 | AH216674 | Комплект фитингов | 1 | |||
| 16 | AH216675 | Комплект фитингов | 1 | |||
| 17 | 19M7786 | Винт | AR | M10 X 30 | ||
| 18 | H173621 | Прокладка | 1 | |||
| 19 | H208538 | Прокладка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | H208537 | Пластина | 1 | |||
| 21 | 19M7783 | Винт | AR | M10 X 16 | ||
| 22 | 24H1886 | Шайба | AR | 15/32" X 1-1/8" X 0.180" | ||
| 23 | H217178 | Метка | 1 | |||
| 24 | 37M7080 | Винт | 1 | M10 X 30 | ||
| 25 | H173411 | Гайка | 193 |

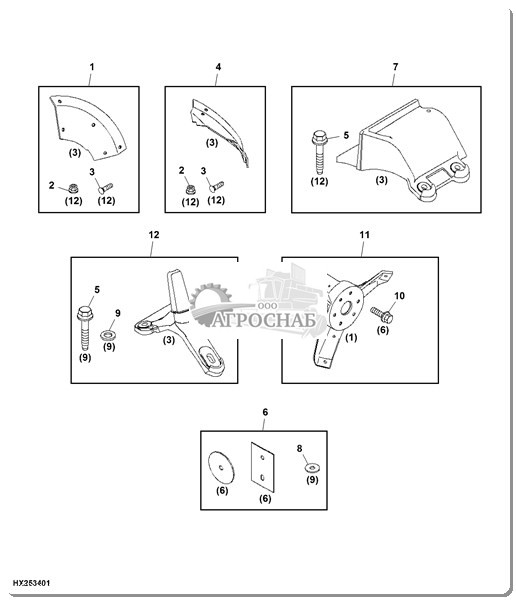

Комплекты для ремонта ротора TriStream™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH216568 | Ремонтный комплект | 1 | |||
| 2 | H171638 | Фланцевая гайка | 12 | |||
| 3 | H160905 | Болт | 12 | |||
| 4 | AH216569 | Ремонтный комплект | 1 | |||
| 5 | H208187 | Винт | 12 | |||
| 6 | AH161704 | Комплект грузов | 1 | |||
| AH209453 | Комплект фитингов | 1 | ||||
| 7 | AH216674 | Комплект фитингов | 1 | Standard and High Wear, 1st Row | ||
| AH216675 | Комплект фитингов | 1 | Standard and High Wear, 2nd Row | |||
| AH216677 | Комплект фитингов | 3 | Standard Wear, 3rd-5th Rows | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| AH216678 | Комплект фитингов | 3 | MARKED H215532, High Wear, 3rd-5th Rows | |||
| 8 | 24M7180 | Шайба | 9 | 13 X 37 X 3 mm | ||
| 9 | 24M7296 | Шайба | 9 | 10.500 X 30 X 2.500 mm | ||
| 10 | H159105 | Винт | 6 | |||
| 11 | KXE10164 | Ремонтный комплект | 1 | |||
| 12 | AH208554 | Молотильный элемент | 8 | Standard Wear | ||
| AH228817 | Зубец | 8 | High Wear |

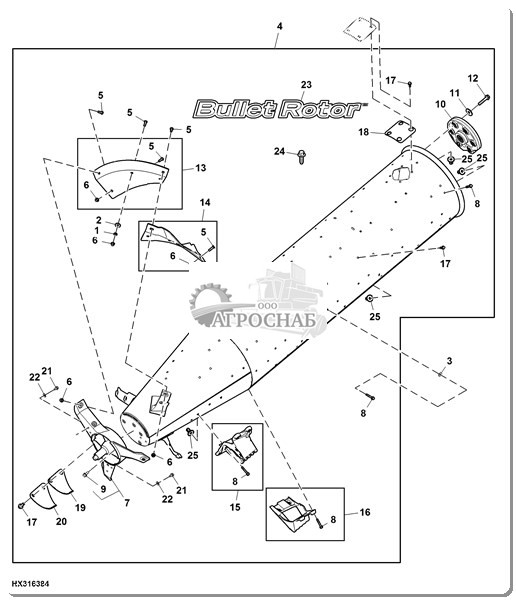

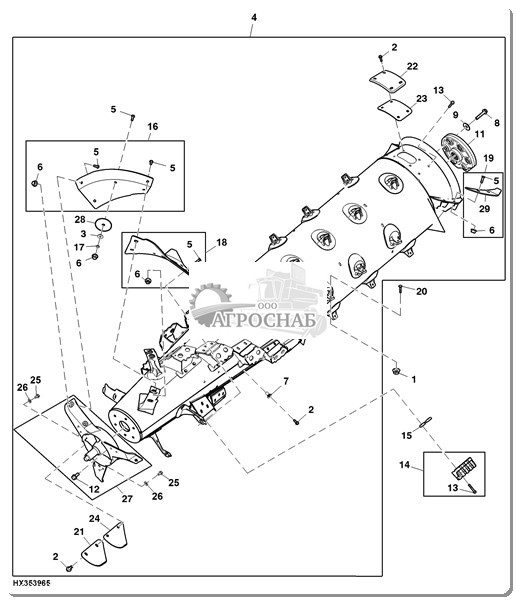

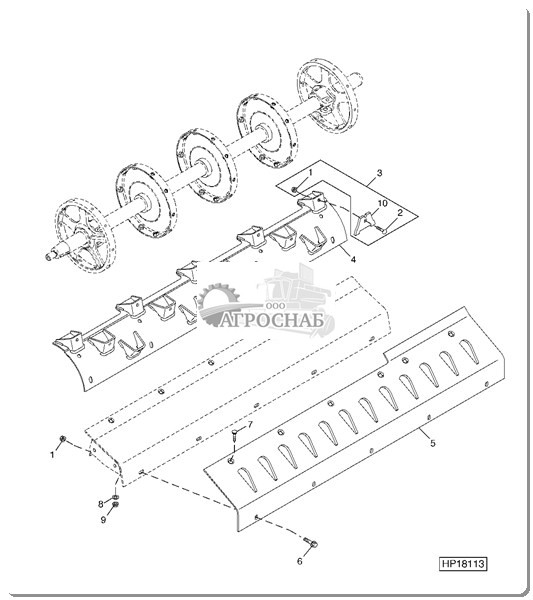

Узел ротора с регулируемым потоком
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | AR | M10 | ||
| 2 | 19M7786 | Винт | AR | M10 X 30 | ||
| 3 | 24M7180 | Шайба | AR | 13 X 37 X 3 mm | ||
| 4 | KXE10162 | Ротор | 1 | |||
| 5 | H160905 | Болт | AR | |||
| 6 | H171638 | Фланцевая гайка | AR | |||
| 7 | H236386 | Гайка | AR | |||
| 8 | 19M7827 | Винт | AR | M16 X 80 | ||
| 9 | 24M7103 | Шайба | AR | 17.500 X 56 X 5 mm | ||
| 10 | 37M7086 | Винт | AR | M10 X 20 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AH150405 | Шлицевое соединение | 2 | |||
| 12 | H159105 | Винт | AR | |||
| 13 | H236594 | Винт | AR | |||
| 14 | KXE10034 | Молотильный элемент | 1 | Standard Wear | ||
| KXE10035 | Молотильный элемент | 1 | High Wear | |||
| KXE10036 | Молотильный элемент | 1 | Rice | |||
| 15 | HXE12610 | Хомут | 15 | |||
| 16 | KXE10042 | Скребок | 1 | |||
| 17 | 24M7047 | Шайба | AR | 13 X 24 X 2.500 mm | ||
| 18 | KXE10043 | Скребок | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | KXE10041 | Скребок | 1 | |||
| 20 | HXE16029 | Болт | AR | |||
| 21 | H235734 | Пластина | 1 | (B) | ||
| 22 | H238245 | Пластина | 1 | |||
| 23 | H238510 | Сальник | 1 | (A) | ||
| 24 | HXE10571 | Сальник | 1 | (B) | ||
| 25 | 19M7783 | Винт | AR | M10 X 16 | ||
| 26 | 24H1886 | Шайба | AR | 15/32" X 1-1/8" X 0.180" | ||
| 27 | KXE10164 | Ремонтный комплект | 1 | |||
| 28 | H161186 | Шайба | 12 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 29 | ...... | Скребок | 1 | ORDER KXE10041 |

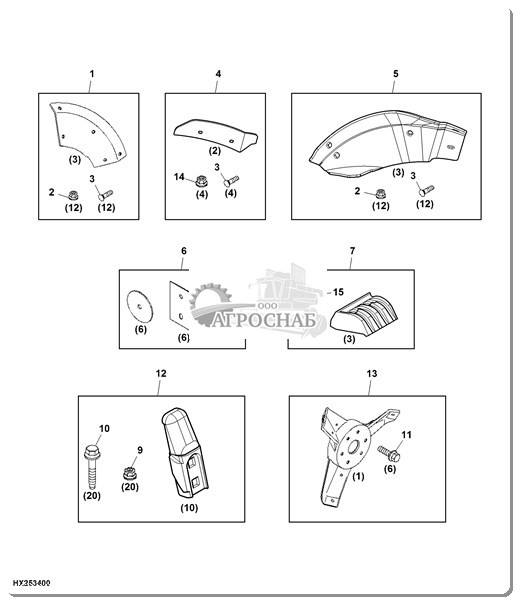

Комплекты для ремонта ротора с регулируемым потоком

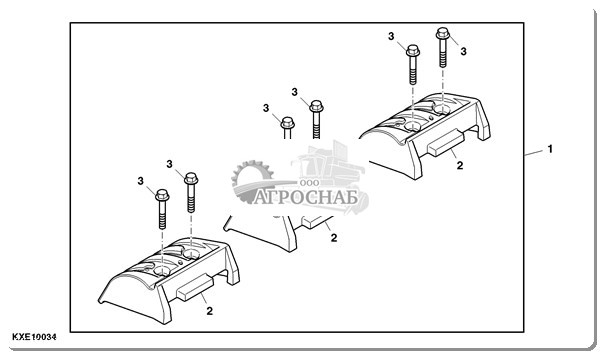

| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10042 | Скребок | 1 | |||
| 2 | H171638 | Фланцевая гайка | 12 | |||
| 3 | H160905 | Болт | 12 | |||
| 4 | KXE10041 | Скребок | 1 | |||
| 5 | KXE10043 | Скребок | 1 | |||
| 6 | AH161704 | Комплект грузов | 1 | |||
| AH209453 | Комплект фитингов | 1 | ||||
| 7 | KXE10034 | Молотильный элемент | 1 | Standard Wear, 1st-5th Row | ||
| KXE10035 | Молотильный элемент | 1 | High Wear, 1st-5th Row | |||
| KXE10036 | Молотильный элемент | 1 | Rice 1st-5th Row | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 8 | 24M7180 | Шайба | 9 | 13 X 37 X 3 mm | ||
| 9 | 14M7296 | Фланцевая гайка | 20 | M10 | ||
| 10 | HXE16029 | Болт | 20 | |||
| 11 | H159105 | Винт | 6 | |||
| 12 | KXE10038 | Зубец | 1 | Standard and High Wear | ||
| KXE10039 | Зубец | 1 | Rice | |||
| 13 | KXE10164 | Ремонтный комплект | 1 | |||
| 14 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 15 | H236594 | Винт | 6 |

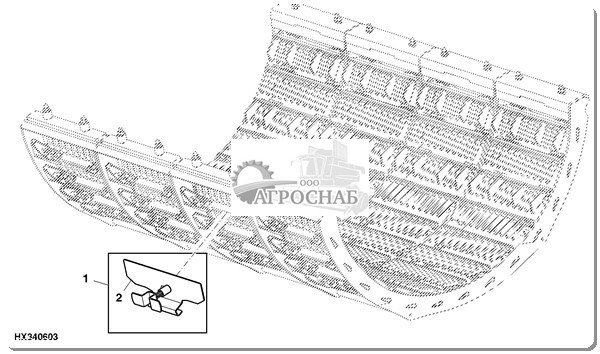

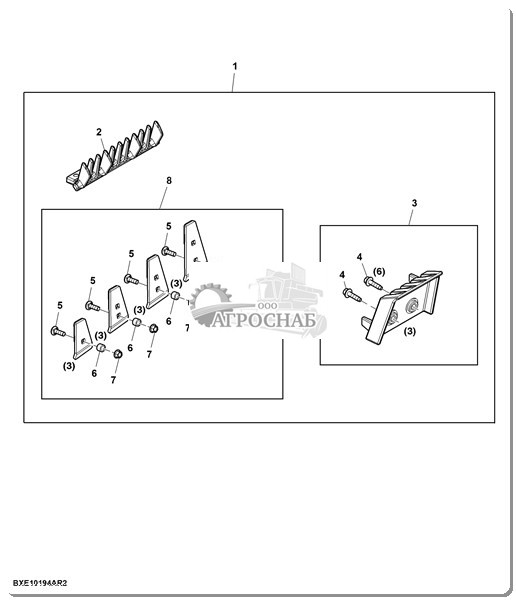

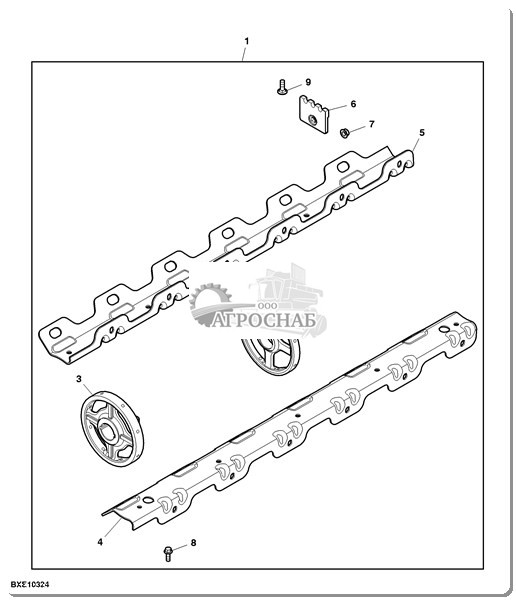

Комплект для самостоятельной установки, пальцы молотилки, ротор с регулируемым потоком
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10020 | Зубец | 1 | |||
| 2 | KXE10047 | Зубец | 1 | Row 4 | ||
| 3 | KXE10045 | Зубец | 1 | Row 2 | ||
| 4 | KXE10044 | Зубец | 1 | Row 1 | ||
| 5 | KXE10046 | Зубец | 1 | Row 3 | ||
| 6 | H236594 | Винт | AR |

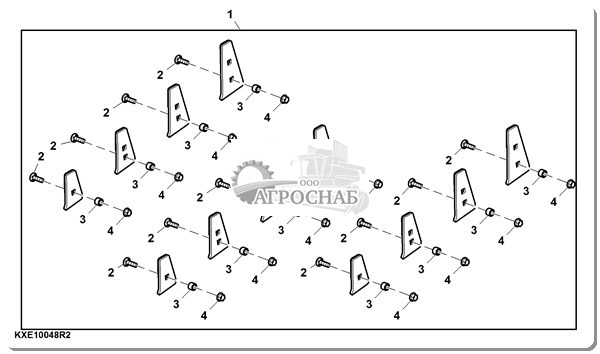

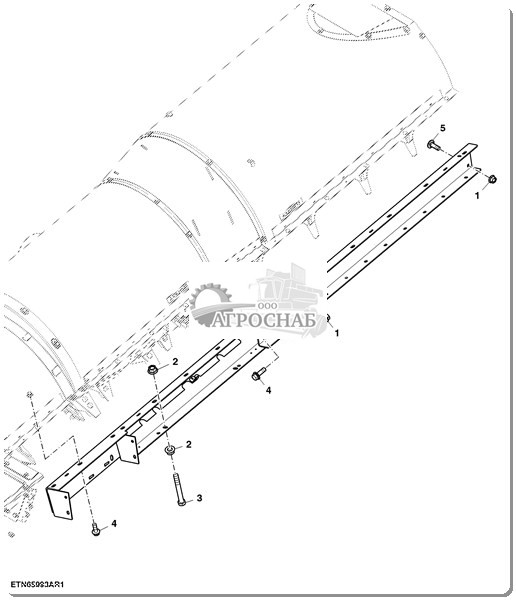

Противоизносные пластины для зерна, регулируемый подающий ротор, комплект для самостоятельной уст
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10048 | Износостойкая накладка | 1 | |||
| 2 | 28H2490 | Втулка | 21 | 0.546" X 0.840" X 9/16" | ||
| 3 | H222307 | Болт | 21 | M12 X 40 | ||
| 4 | H171638 | Фланцевая гайка | 21 | M12 |

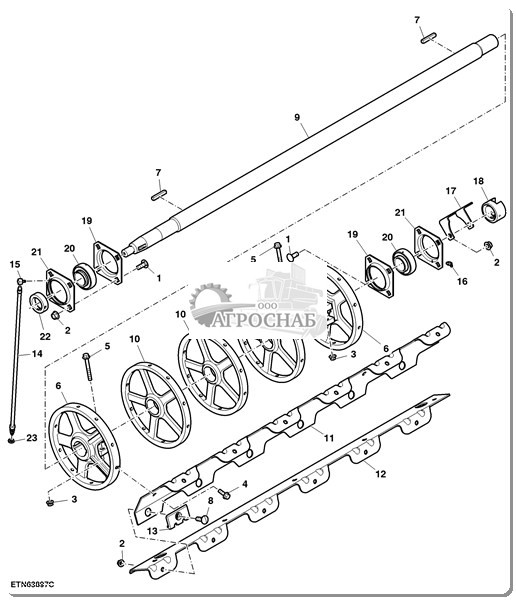

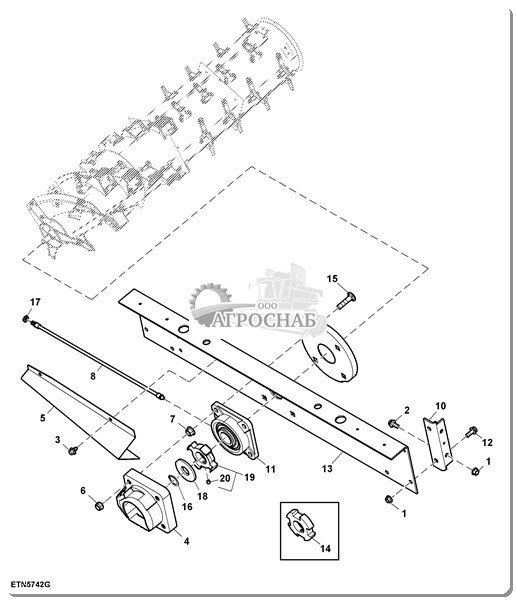

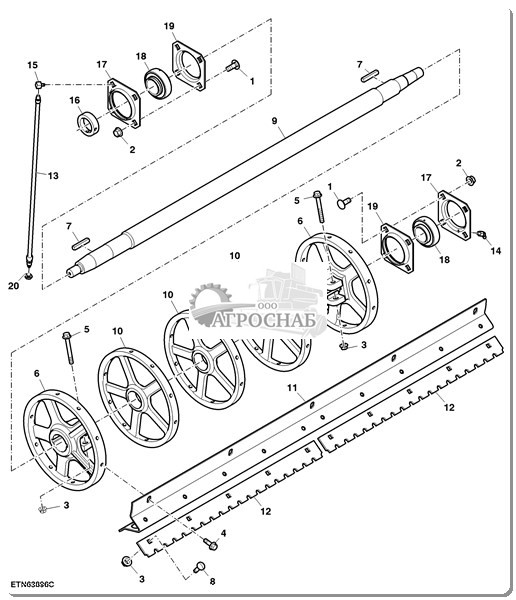

Подшипник и опоры переднего ротора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 2 | 19M7788 | Винт | 4 | M12 X 25 | ||
| 3 | 37M7083 | Винт | 2 | M8 X 12 | ||
| 4 | HXE12262 | Крышка | 1 | |||
| 5 | HXE11375 | Крышка | 1 | |||
| 6 | 14M7328 | Стопорная гайка | 4 | M16 | ||
| 7 | 14M7291 | Фланцевая гайка | 4 | M16 | ||
| 8 | AH154498 | Гидрошланг | 1 | LGTH = 660 mm | ||
| 9 | H174995 | Кольцо | 1 | |||
| 10 | H152599 | Уголок | 2 | FRONT | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE42868 | Подшипник с корпусом | 1 | SUB FOR AH231759 FRONT | ||
| 12 | 19M7789 | Винт | 4 | M12 X 30 | ||
| 13 | H217348 | Уголок | 1 | FRONT | ||
| 14 | AXE10445 | КОЛЕСО | 1 | |||
| 15 | 03M7210 | Болт | 4 | M16 X 65 | ||
| 16 | 40M7401 | Пружинное кольцо | 1 | |||
| 17 | E12379 | Гайка | 1 | |||
| 18 | HXE38272 | Шайба | 1 | |||
| 19 | AXE67415 | Тональное колесо | 1 | SUB FOR APPL AXE10445 | ||
| 20 | 22M7024 | Установочный винт | 1 | M10 X 12 USE WITH AXE67415 |

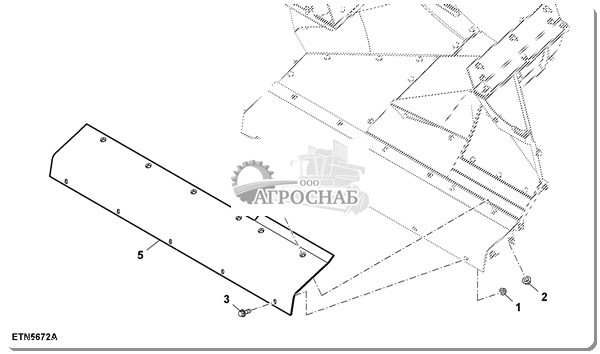

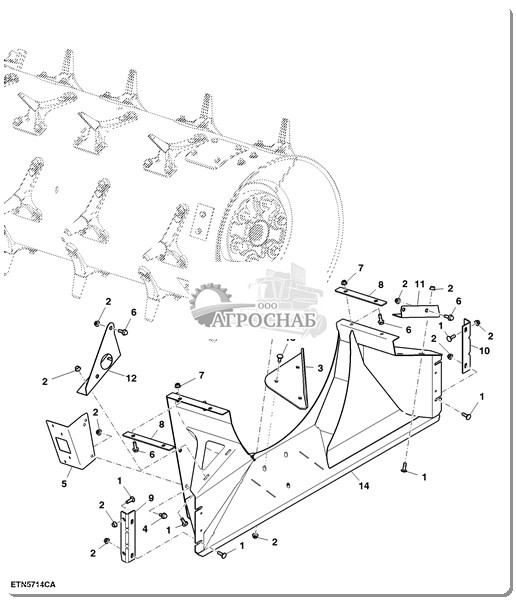

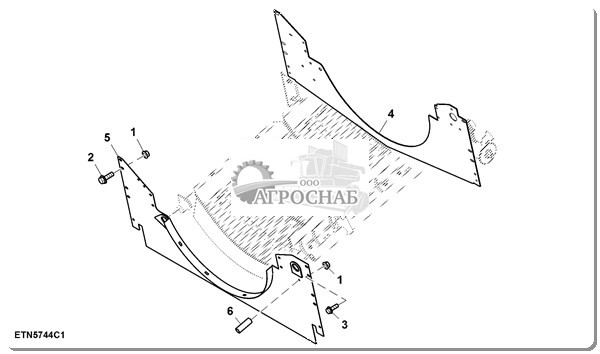

Опора перегородки сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 16 | M12 | ||
| 2 | 19M7789 | Винт | 14 | M12 X 30 | ||
| 3 | 19M7790 | Винт | 2 | M12 X 35 | ||
| 4 | HXE45460 | Пластина | 1 | (B) SUB FOR H204716 | ||
| 5 | AH234859 | Пластина | 1 | (A) | ||
| 6 | 28H1532 | Распорная втулка | 1 | 0.493" X 0.675" X 2" |

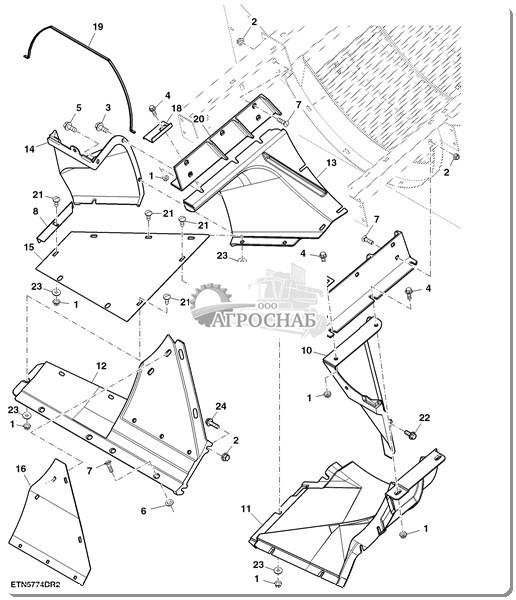

Направляющая сепаратора, правая, стандартная
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 2 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 3 | H174755 | Болт | 2 | |||
| 4 | AXE11010 | Магистраль | 1 | RH |
Направляющая сепаратора, правая, износостойкая
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 12 | M10 | ||
| 2 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 3 | H174755 | Болт | 6 | |||
| 4 | HXE10208 | Крышка | 1 | RH | ||
| 5 | HXE10209 | Крышка | 1 | RH | ||
| 6 | HXE10396 | Крышка | 1 | RH | ||
| 7 | AXE10125 | Магистраль | 1 | RH | ||
| 8 | H205757 | Пластина | 1 |

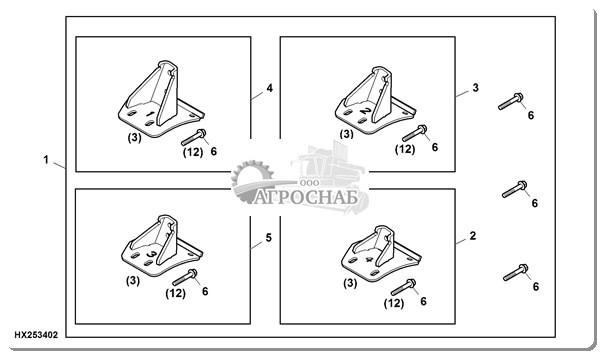

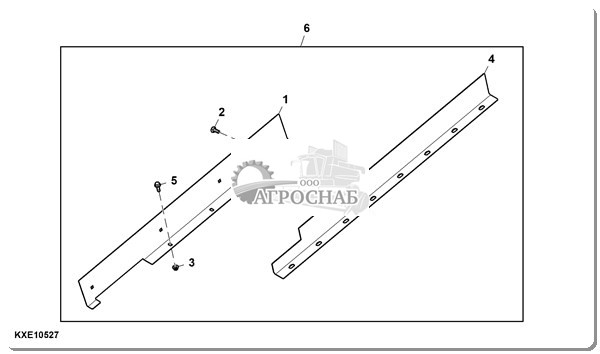

Комплект направляющей молотилки с высокой износостойкостью, левая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | HXE121523 | Крышка | 1 | |||
| 2 | H174755 | Болт | 4 | |||
| 3 | 14M7296 | Фланцевая гайка | 6 | M10 | ||
| 4 | HXE124021 | Крышка | 1 | |||
| 5 | 19M7786 | Винт | 2 | M10 X 30 | ||
| 6 | KXE10527 | Комплект сепаратора | 1 |
Направляющая сепаратора, коническая — левая, стандартная
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 3 | 19M7590 | Винт с головкой | 2 | M12 X 100 | ||
| 4 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 5 | H174755 | Болт | 2 | |||
| 6 | AXE47397 | Магистраль | 1 | LH; SUB FOR AXE12399 |

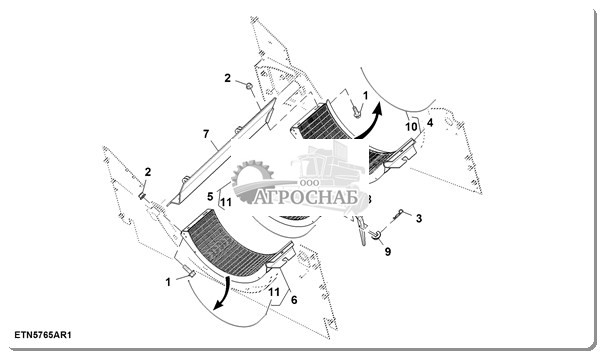

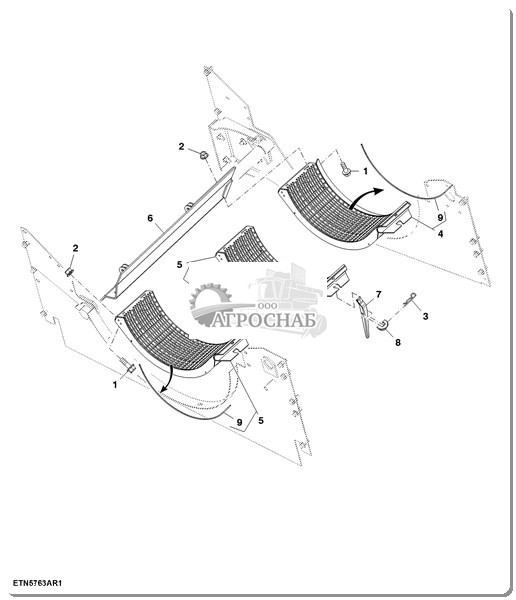

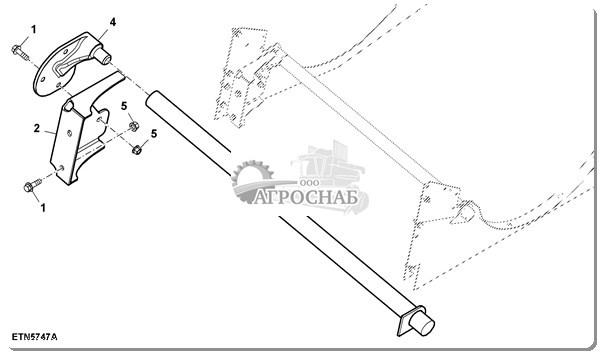

Опора подбарабанья, правая
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7791 | Болт | 5 | M12 X 40 | ||
| 2 | AH222450 | Кронштейн | 1 | |||
| 3 | AH218464 | Крепление со штифтом | 1 | |||
| 4 | H218201 | Опора | 1 | |||
| 5 | 14M7401 | Стопорная гайка | 5 | M12 |

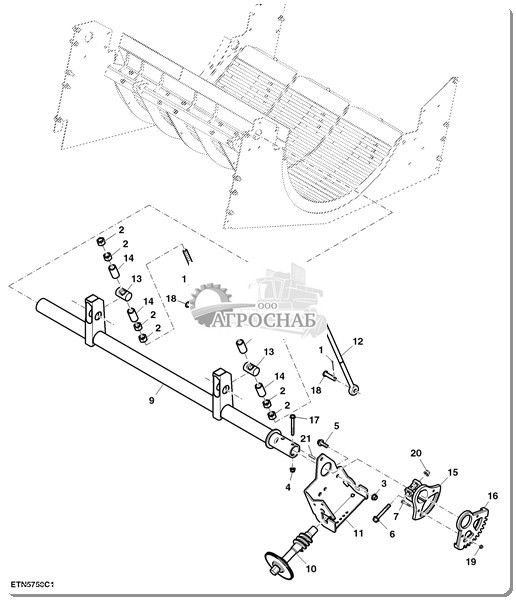

Опора подбарабанья, левая
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7017 | Шплинт | 2 | 3.200 X 32 mm | ||
| 2 | 14M7276 | Гайка | 8 | M16 | ||
| 3 | 14M7296 | Фланцевая гайка | 3 | M10 | ||
| 4 | 14M7396 | Стопорная гайка | 1 | M8 | ||
| 5 | 19M7786 | Винт | 3 | M10 X 30 | ||
| 6 | 19M7809 | Винт | 1 | M10 X 70 | ||
| 7 | 19M8290 | Винт | 6 | M6 X 35 | ||
| 8 | 24H1886 | Шайба | 1 | 15/32" X 1-1/8" X 0.180" | ||
| 9 | AH218301 | Труба | 1 | LH | ||
| 10 | AH224006 | Червяк | 1 | Z = 78 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AH230527 | Кронштейн | 1 | |||
| 12 | H218649 | Рым-болт | 2 | |||
| 13 | H218650 | Крепление со штифтом | 2 | |||
| 14 | H218657 | Распорная втулка | 4 | |||
| 15 | H223939 | Ступица | 1 | |||
| 16 | H223940 | Передача | 1 | Z = 9 | ||
| 17 | 19M7802 | Винт | 1 | M8 X 65 | ||
| 18 | 45M7042 | Крепление со штифтом | 2 | 12 X 50 mm | ||
| 19 | 14M7397 | Стопорная гайка | 6 | M6 | ||
| 20 | 14M7465 | Стопорная гайка | 1 | M10 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 49M7028 | Шпонка вала | 1 | 6 X 28 mm |

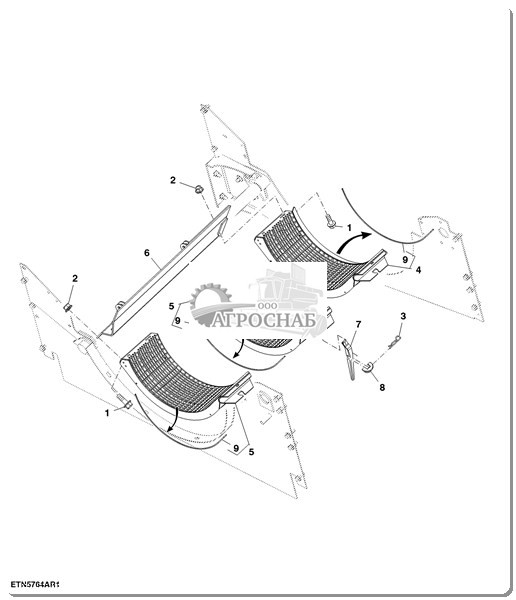

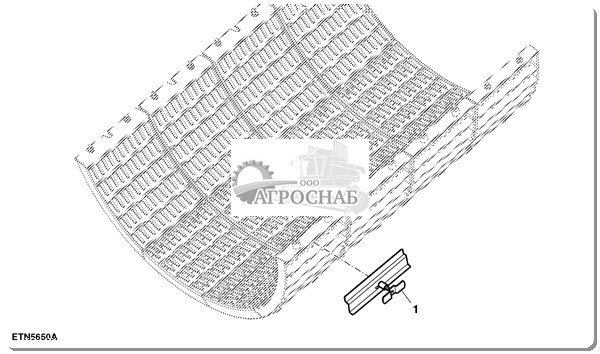

Оборудование, вставные брусья подбарабанья
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|

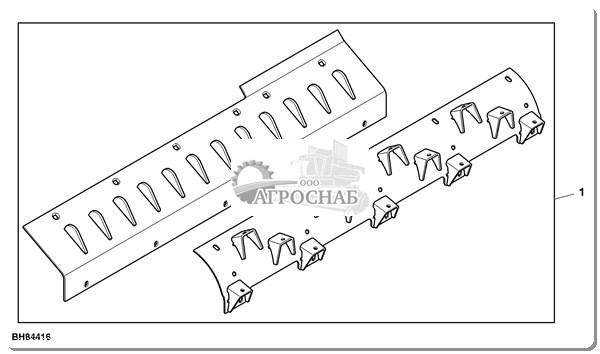

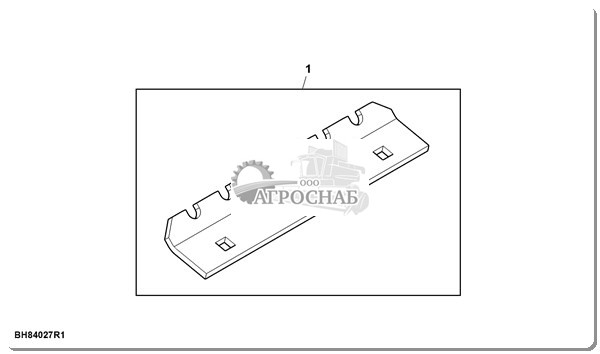

| 1 | BH84308 | Вкладыш | 1 |

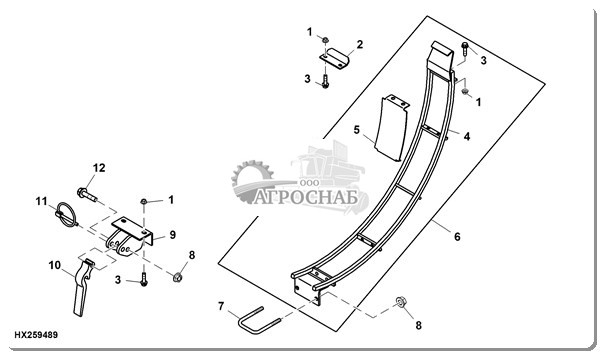

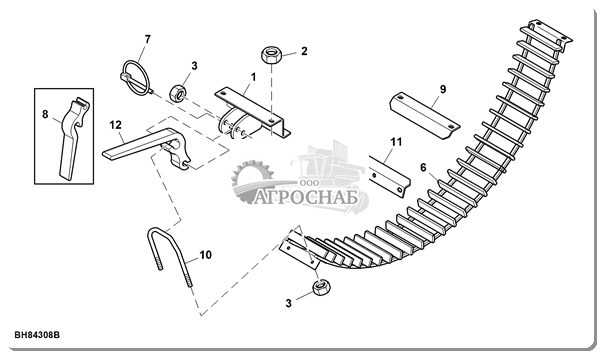

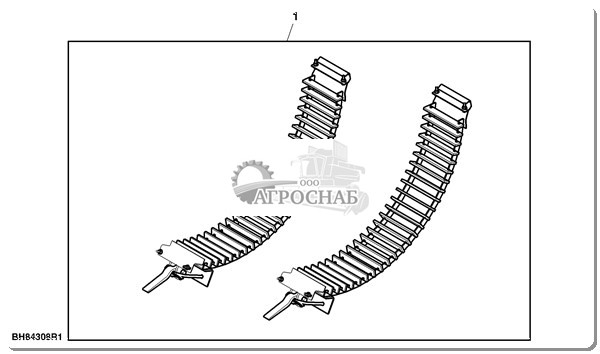

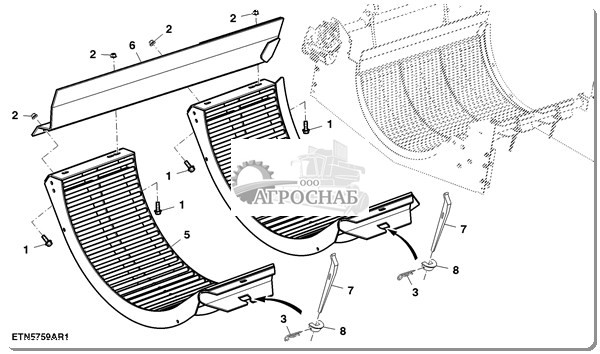

Прутковые вкладыши подбарабанья
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH167177 | Кронштейн | 2 | |||
| 2 | 14M7397 | Стопорная гайка | 8 | M6 | ||
| 3 | H137328 | Стопорная гайка | 6 | |||
| 4 | 19M7863 | Винт | 8 | M6 X 25 | ||
| 5 | 19M7800 | Винт | 2 | M8 X 50 | ||
| 6 | AH204423 | Дека | 2 | |||
| 7 | AR83396 | Быстрозамыкающийся штифт | 2 | |||
| 8 | H161342 | Рычаг | 2 | |||
| 9 | H173051 | Кронштейн | 2 | |||
| 10 | H177984 | П-образный болт | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H209559 | Кронштейн | 2 | |||
| 12 | HXE130446 | Рукоятка | 2 | SUB FOR APPL H161342 |

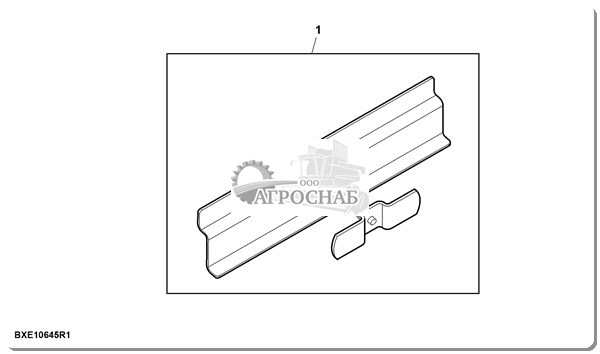

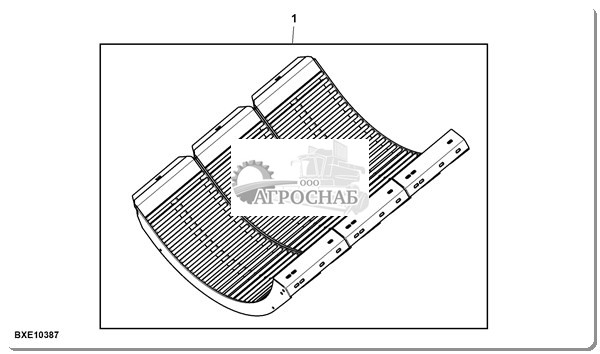

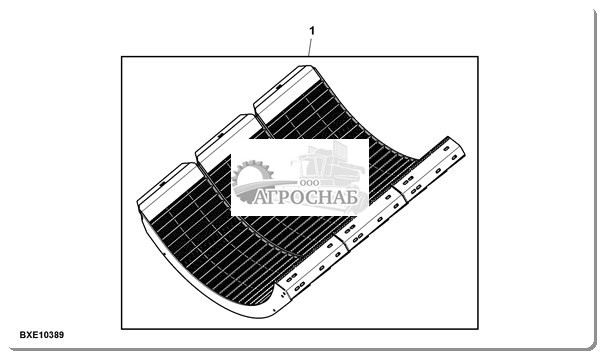

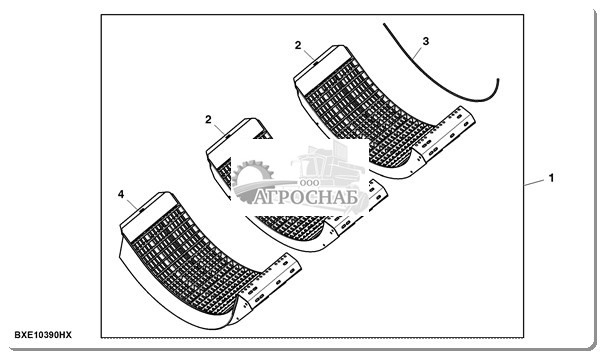

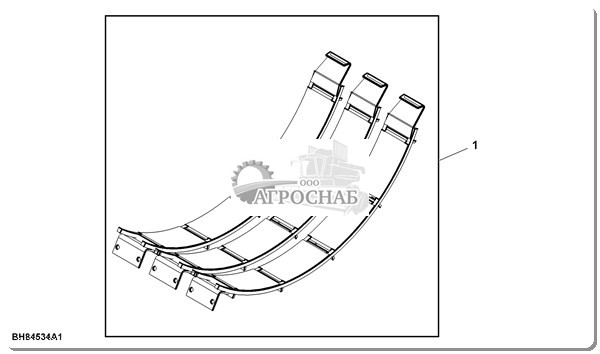

Оборудование, комплект пруткового подбарабанья с повышенной износостойкостью
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10387 | Комплект деки | 1 | SUB FOR BH84226 |

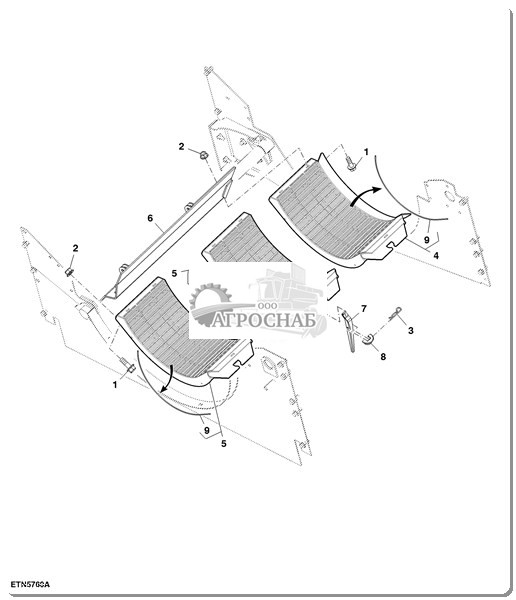

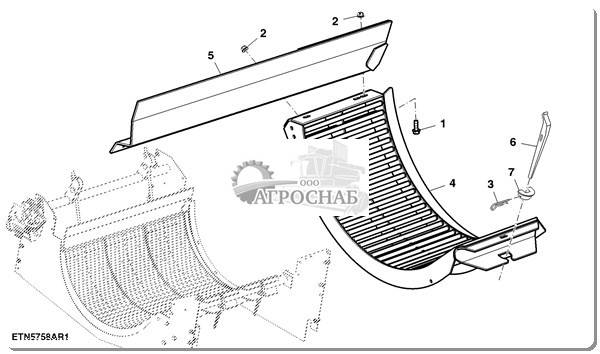

Подбарабанье с круглыми прутками — стандартное
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28955 | Дека | 1 | SUB FOR AH205261 | ||
| 5 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 6 | H206715 | Рукоятка | 3 | |||
| 7 | H206716 | Стопор | 3 |
Подбарабанье с круглыми прутками, износостойкое
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28955 | Дека | 1 | SUB FOR AH205261 | ||
| 5 | AXE28957 | Дека | 2 | SUB FOR AH206456 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 |
Оборудование, комплект подбарабанья с короткими прутками в стандартном исполнении
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10388 | Комплект деки | 1 | SUB FOR BH84229 |
Подбарабанье с короткими прутками — стандартное исполнение
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28812 | Дека | 1 | (A) SUB FOR AH205254 | ||
| 5 | AXE28958 | Дека | 2 | (B) SUB FOR AH205255 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 | |||
| 9 | H156272 | Гвоздь | AR |

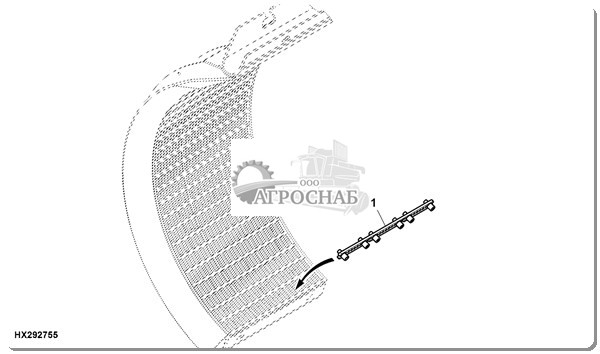

Вкладыш подбарабанья с короткими прутками
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH202021 | Стержень | 1 | (A) |
Мелкоячеистые проволочные подбарабанья, увеличенный износ, навесное оборудование
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10389 | Комплект деки | 1 | SUB FOR BH84285 |
Подбарабанье с короткими прутками, высокая износостойкость
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28960 | Дека | 1 | (A) SUB FOR AH207850 | ||
| 5 | AXE28961 | Дека | 2 | (B) SUB FOR AH207851 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 | |||
| 9 | H156272 | Гвоздь | AR |
Износостойкое подбарабанье (для Австралии)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | AXE39215 | Дека | 2 | SUB FOR AH210351 | ||
| 3 | H135891 | Стопорная гайка | 12 | |||
| 4 | 28316 | Пружинный стопорный штифт | 3 | |||
| 5 | AXE28960 | Дека | 1 | (A) SUB FOR AH207850 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 | |||
| 9 | H156272 | Гвоздь | AR |
Подбарабанье с длинными прутками — стандартное исполнение
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28962 | Дека | 1 | (A) SUB FOR AH205259 | ||
| 5 | AXE28964 | Дека | 2 | SUB FOR AH205260 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 | |||
| 9 | H158142 | Гвоздь | AR |

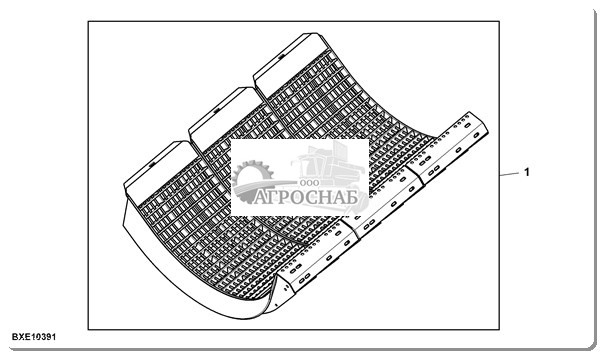

Оборудование, комплект подбарабанья с длинными прутками / с повышенной износостойкостью (775001
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10391 | Комплект деки | 1 |
Подбарабанье с длинными прутками — высокопрочное
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28965 | Дека | 1 | (A) SUB FOR AH209090 | ||
| 5 | AXE28966 | Дека | 2 | (B) SUB FOR AH209091 | ||
| 6 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 7 | H206715 | Рукоятка | 3 | |||
| 8 | H206716 | Стопор | 3 | |||
| 9 | H158142 | Гвоздь | AR |
Подбарабанье с короткими/длинными подпрутками – обычное
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 12 | M10 X 30 | ||
| 2 | H135891 | Стопорная гайка | 12 | |||
| 3 | 28316 | Пружинный стопорный штифт | 3 | |||
| 4 | AXE28812 | Дека | 1 | SUB FOR AH205254 | ||
| 5 | AXE28958 | Дека | 1 | SUB FOR AH205255 | ||
| 6 | AXE28964 | Дека | 1 | (A) SUB FOR AH205260 | ||
| 7 | AXE59657 | Опора | 1 | SUB FOR AH215091 | ||
| 8 | H206715 | Рукоятка | 3 | |||
| 9 | H206716 | Стопор | 3 | |||
| 10 | H156272 | Гвоздь | AR | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H158142 | Гвоздь | AR |
Подбарабанье, круглый пруток "мини"
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE37790 | Дека | 1 | (A) SUB FOR AXE27319 | ||
| AXE37789 | Дека | 1 | (B) SUB FOR AXE27320 |
Оборудование, крышки подбарабанья с плоскими прутками
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84534 | Комплект крышек | 1 |
Крышка подбарабанья из плоских прутков
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7397 | Стопорная гайка | AR | M6 | ||
| 2 | H177647 | Уголок | 3 | |||
| 3 | 19M7863 | Винт | AR | M6 X 25 | ||
| 4 | AH228131 | Крышка | 1 | |||
| 5 | H229644 | Крышка | 12 | |||
| 6 | AH228167 | Крышка | 3 | |||
| 7 | H177984 | П-образный болт | 3 | |||
| 8 | H137328 | Стопорная гайка | 9 | |||
| 9 | AH171837 | Кронштейн | 3 | |||
| 10 | H161342 | Рычаг | 3 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AR83396 | Быстрозамыкающийся штифт | 3 | |||
| 12 | 19M7800 | Винт | 3 | M8 X 50 |

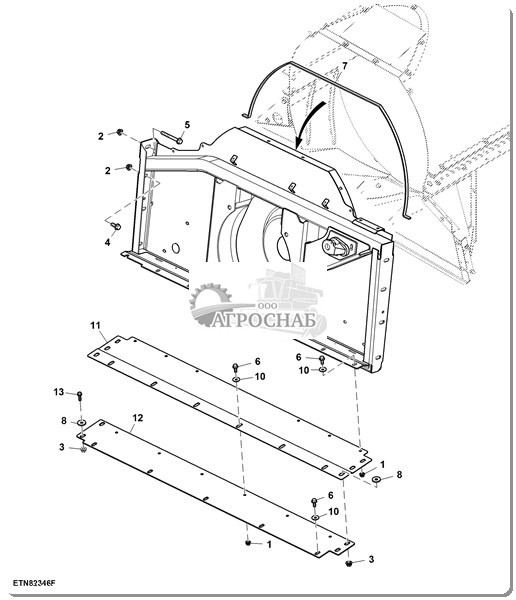

Широкий корпус питателя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 28 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 14 | M12 | ||
| 3 | 19M7785 | Винт | 2 | M10 X 25 | ||
| 4 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 5 | 19M7804 | Винт | 3 | M10 X 40 | ||
| 6 | 24M7047 | Шайба | 2 | 13 X 24 X 2.500 mm | ||
| 7 | H160905 | Болт | 10 | |||
| 8 | H161398 | Уголок | 1 | RH | ||
| 9 | H165066 | Уголок | 1 | LH | ||
| 10 | H203556 | Корпус | 1 | LH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H203557 | Корпус | 1 | LH | ||
| 12 | H203558 | Корпус | 1 | |||
| 13 | H203559 | Корпус | 1 | RH | ||
| 14 | H203560 | Корпус | 1 | RH | ||
| 15 | H203561 | Пол | 1 | RH | ||
| 16 | H203562 | Пол | 1 | LH | ||
| 17 | H203577 | Пластина | 1 | LH | ||
| 18 | H204432 | Пластина | 1 | RH | ||
| 19 | ...... | Уплотнитель | 2 | CTL 200 mm, MF H81330 | ||
| 20 | H219031 | Пластина | 1 | RH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H174755 | Болт | 20 | |||
| 22 | 19M7789 | Винт | 5 | M12 X 30 | ||
| 23 | 24M7296 | Шайба | 11 | 10.500 X 30 X 2.500 mm | ||
| 24 | 19M7791 | Болт | 2 | M12 X 40 |

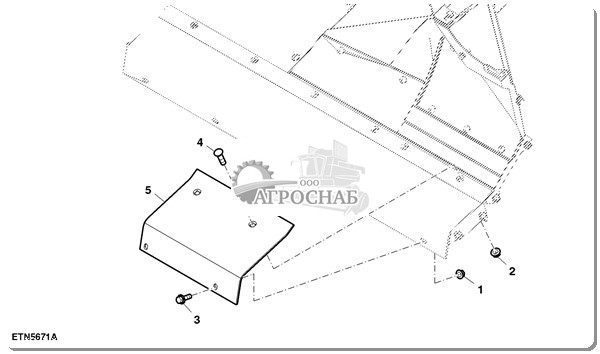

Вкладыш днища питателя, левый
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 5 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 6 | M12 | ||
| 3 | 19M7786 | Винт | 5 | M10 X 30 | ||
| 4 | H160905 | Болт | 6 | |||
| 5 | H212186 | Пол | 1 | LH |
Днище питателя — полный вкладыш
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 5 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 6 | M12 | ||
| 3 | 19M7786 | Винт | 5 | M10 X 30 | ||
| 4 | H160905 | Болт | 6 | |||
| 5 | H174680 | Пол | 1 |

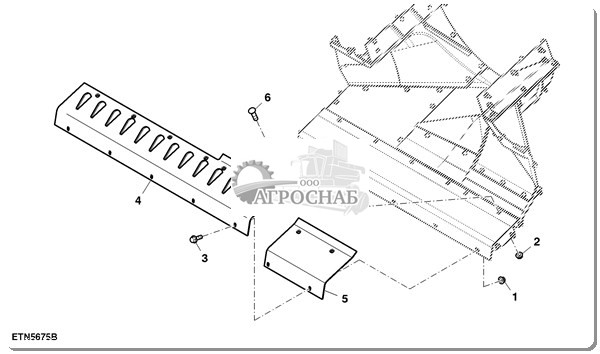

Загрузочный настил
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 5 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 6 | M12 | ||
| 3 | 19M7786 | Винт | 5 | M10 X 30 | ||
| 4 | AH202286 | Пол | 1 | |||
| 5 | H212186 | Пол | 1 | LH | ||
| 6 | H160905 | Болт | 6 |

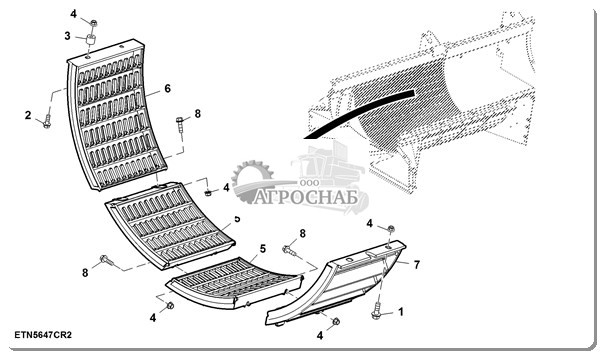

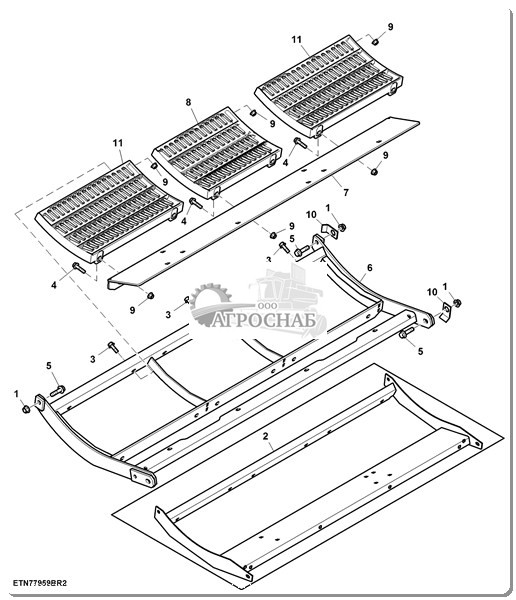

Решетка сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 10 | M10 X 30 | ||
| 2 | 19M8292 | Винт | 6 | M10 X 50 | ||
| 3 | H123918 | Распорная втулка | 6 | |||
| 4 | H135891 | Стопорная гайка | 40 | |||
| 5 | H159065 | Палец | 8 | |||
| 6 | H201117 | Решетка подбир. пальцев | 4 | LH | ||
| 7 | H174439 | Решетка | 4 | RH | ||
| 8 | 19M7835 | Винт | 24 | M10 X 35 |
Решетка сепаратора, для тяжелых условий работы, сварная
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 10 | M10 X 30 | |||
| 2 | 19M8292 | Винт | 6 | M10 X 50 | |||
| 3 | AXE44522 | Сепаратор | 4 | SUB FOR AXE38025 OR AXE16538 | |||
| 4 | 19M7835 | Винт | 52 | M10 X 35 | |||
| 5 | AXE38026 | Сепаратор | 4 | SUB FOR AXE16535 | |||
| 6 | H135891 | Стопорная гайка | AR | ||||
| 7 | HXE22522 | Палец | 13 | ||||
| 8 | H123918 | Распорная втулка | 6 | ||||
| 9 | HXE35801 | Пластина | 1 | - | 764999 |

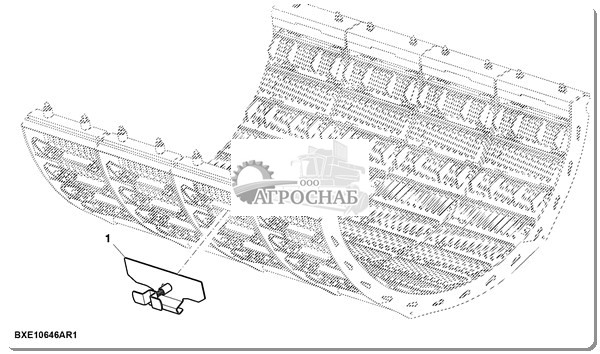

Оборудование, крышки решет сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10645 | Комплект крышек | 1 | (A) SUB FOR BH81947 |
Оборудование, комплект подбарабанья с длинными прутками / со стандартной износостойкостью
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10390 | Комплект деки | 1 | SUB FOR BH84227 | ||
| 2 | AXE28964 | Дека | 2 | SUB FOR AH205260 | ||
| 3 | H158142 | Гвоздь | 39 | |||
| 4 | AXE28962 | Дека | 1 | SUB FOR AH205259 |
Оборудование, крышки решет сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84656 | Полный комплект д/пост. | 1 |
Крышки решеток сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE50778 | Крышка | 20 | SUB FOR AH170741 |

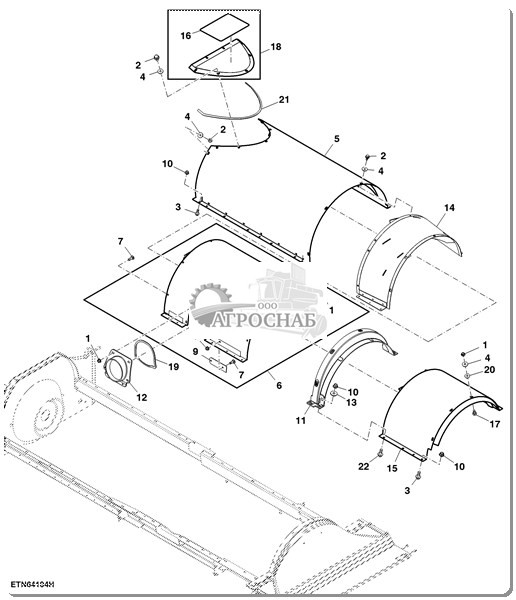

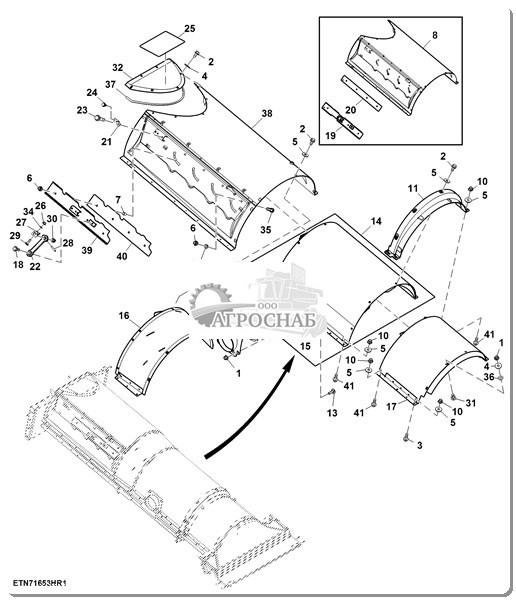

Верхние крышки и уплотнения сепаратора – стандартные
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 16 | M10 | ||
| 2 | 19M7784 | Винт | 21 | M10 X 20 | ||
| 3 | 19M7786 | Винт | 24 | M10 X 30 | ||
| 4 | 24M7178 | Шайба | 13 | 10.500 X 30 X 2.500 mm | ||
| 5 | AH233251 | Крышка | 1 | |||
| 6 | AXE24647 | Крышка | 1 | SUB FOR AXE10379 | ||
| 7 | H174755 | Болт | 12 | |||
| 8 | H209138 | Хомут | 2 | LH | ||
| 9 | H207530 | Полоса | 2 | RH | ||
| 10 | H135891 | Стопорная гайка | 28 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H206370 | Фланец | 1 | (A) | ||
| 12 | H206922 | Фланец | 1 | |||
| 13 | 24M7296 | Шайба | 16 | 10.500 X 30 X 2.500 mm | ||
| 14 | AXE18547 | Крышка | 1 | |||
| 15 | AH208966 | Крышка | 1 | |||
| 16 | H136015 | Коврик | 1 | |||
| 17 | 03M7192 | Болт | 4 | M10 X 30 | ||
| 18 | AXE12443 | Дверца | 1 | |||
| 19 | ...... | Изолятор | 2 | CTL 609 mm, MF H81330 | ||
| 20 | H141123 | Прижимная гайка | 4 | 10 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | ...... | Изолятор | 1 | CTL 1066 mm, MF H81330 | ||
| 22 | 19M7804 | Винт | 4 | M10 X 40 |
Верхние крышки и уплотнения молотилки, высокая износостойкость
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 12 | M10 | ||
| 2 | 19M7784 | Винт | 21 | M10 X 20 | ||
| 3 | 19M7786 | Винт | 28 | M10 X 30 | ||
| 4 | 24M7178 | Шайба | 13 | 10.500 X 30 X 2.500 mm | ||
| 5 | AXE10275 | Крышка | 1 | |||
| 6 | AXE24648 | Крышка | 1 | SUB FOR AXE10380 | ||
| 7 | H174755 | Болт | 8 | |||
| 8 | H207530 | Полоса | 2 | RH | ||
| 9 | H135891 | Стопорная гайка | 28 | |||
| 10 | H206922 | Фланец | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H206370 | Фланец | 1 | (A) | ||
| 12 | 24M7296 | Шайба | 16 | 10.500 X 30 X 2.500 mm | ||
| 13 | AXE18547 | Крышка | 1 | |||
| 14 | AH208967 | Крышка | 1 | |||
| 15 | H136015 | Коврик | 1 | |||
| 16 | 03M7192 | Болт | 4 | M10 X 30 | ||
| 17 | AXE12443 | Дверца | 1 | |||
| 18 | ...... | Изолятор | 2 | RH, CTL 609 mm, MF H81330 | ||
| 19 | ...... | Изолятор | 1 | CTL 1066 mm, MF H81330 | ||
| 20 | H141123 | Прижимная гайка | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 19M7804 | Винт | 4 | M10 X 40 |
Верхние крышки молотилки, регулируемые с бункером для недомолоченных колосьев, стандартные
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 13 | M10 | ||
| 2 | 19M7784 | Винт | 22 | M10 X 20 | ||
| 3 | 19M7786 | Винт | 24 | M10 X 30 | ||
| 4 | 24M7178 | Шайба | 13 | 10.500 X 30 X 2.500 mm | ||
| 5 | 24M7296 | Шайба | 17 | 10.500 X 30 X 2.500 mm | ||
| 6 | AXE24647 | Крышка | 1 | SUB FOR AXE10379 | ||
| 7 | H174755 | Болт | 9 | |||
| 8 | H209138 | Хомут | 1 | LH | ||
| 9 | H207530 | Полоса | 1 | RH | ||
| 10 | 14M7400 | Стопорная гайка | 13 | M10 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE38328 | Втулка | 9 | SUB FOR HXE23003 | ||
| 12 | AXE11402 | Крышка | 1 | ORDER AXE50518; USE WITH AXE50517, HXE90947 | ||
| 13 | HXE23002 | Втулка | 4 | |||
| 14 | H135891 | Стопорная гайка | 28 | |||
| 15 | H206370 | Фланец | 1 | (A) | ||
| 16 | H206922 | Фланец | 1 | |||
| 17 | AXE18547 | Крышка | 1 | |||
| 18 | AH208966 | Крышка | 1 | |||
| 19 | 19M7835 | Винт | 1 | M10 X 35 | ||
| 20 | AXE24510 | Пластина | 1 | ORDER AXE50517; USE WITH AXE50518, HXE90947 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H240243 | Полоса | 1 | ORDER HXE90947; USE WITH AXE50518, AXE50517 | ||
| 22 | H240424 | Хомут | 2 | |||
| 23 | HXE11878 | Рычажный механизм | 1 | |||
| 24 | 19M7816 | Винт | 2 | M12 X 65 | ||
| 25 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 26 | H136015 | Коврик | 1 | |||
| 27 | 14M7298 | Фланцевая гайка | 1 | M8 | ||
| 28 | HXE25562 | Кронштейн | 1 | |||
| 29 | 34M7040 | Пружинный шплинт | 1 | 6 X 30 mm | ||
| 30 | 03M7185 | Болт | 1 | M8 X 25 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 31 | R41076 | Уплотнение | 1 | |||
| 32 | 03M7192 | Болт | 4 | M10 X 30 | ||
| 33 | AXE12443 | Дверца | 1 | INCLUDES H136015 | ||
| 34 | ...... | Изолятор | 2 | CTL 609 mm, MF H81330 | ||
| 35 | ...... | Изолятор | 1 | CTL 1066 mm, MF H81330 | ||
| 36 | M84309 | Гайка | 1 | |||
| 37 | 19M7382 | Винт с головкой | 4 | M10 X 40 | ||
| 38 | H141123 | Прижимная гайка | 4 | 10 mm | ||
| 39 | AXE50518 | Крышка | 1 | SUB FOR AXE11402 | ||
| 40 | AXE50517 | Пластина | 1 | SUB FOR AXE24510 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 41 | HXE90947 | Полоса | 1 | SUB FOR H240243 | ||
| 42 | 19M7804 | Винт | 4 | M10 X 40 |
Верхние крышки молотилки, регулируемые с бункером для недомолоченных колосьев, высокая износостой
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 11 | M10 | ||
| 2 | 19M7784 | Винт | 22 | M10 X 20 | ||
| 3 | 19M7786 | Винт | 24 | M10 X 30 | ||
| 4 | 24M7178 | Шайба | 13 | 10.500 X 30 X 2.500 mm | ||
| 5 | 24M7296 | Шайба | 17 | 10.500 X 30 X 2.500 mm | ||
| 6 | 14M7400 | Стопорная гайка | 13 | M10 | ||
| 7 | HXE38328 | Втулка | 9 | SUB FOR HXE23003 | ||
| 8 | AXE11402 | Крышка | 1 | ORDER AXE50518; USE WITH AXE50517, HXE90947 | ||
| 9 | HXE23002 | Втулка | 4 | |||
| 10 | 14M7400 | Стопорная гайка | 28 | M10 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H206370 | Фланец | 1 | (A) | ||
| 12 | H206922 | Фланец | 1 | |||
| 13 | H174755 | Болт | 7 | |||
| 14 | AXE24648 | Крышка | 1 | |||
| 15 | H207530 | Полоса | 1 | RH | ||
| 16 | AXE18547 | Крышка | 1 | |||
| 17 | AH208967 | Крышка | 1 | |||
| 18 | 19M7835 | Винт | 1 | M10 X 35 | ||
| 19 | AXE24510 | Пластина | 1 | ORDER AXE50517; USE WITH AXE50518, HXE90947 | ||
| 20 | H240243 | Полоса | 1 | ORDER HXE90947; USE WITH AXE50518, AXE50517 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H240424 | Хомут | 2 | |||
| 22 | HXE11878 | Рычажный механизм | 1 | |||
| 23 | 19M7816 | Винт | 2 | M12 X 65 | ||
| 24 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 25 | H136015 | Коврик | 1 | |||
| 26 | 14M7298 | Фланцевая гайка | 1 | M8 | ||
| 27 | HXE25562 | Кронштейн | 1 | UP | ||
| 28 | 34M7040 | Пружинный шплинт | 1 | 6 X 30 mm | ||
| 29 | 03M7185 | Болт | 1 | M8 X 25 | ||
| 30 | R41076 | Уплотнение | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 31 | 03M7192 | Болт | 4 | M10 X 30 | ||
| 32 | AXE12443 | Дверца | 1 | INCLUDES H136015 | ||
| 33 | ...... | Изолятор | 2 | CTL 609 mm, MF H81330 | ||
| 34 | M84309 | Гайка | 1 | |||
| 35 | 19M7382 | Винт с головкой | 2 | M10 X 40 | ||
| 36 | H141123 | Прижимная гайка | 4 | 10 mm | ||
| 37 | ...... | Изолятор | 1 | CTL 1066 mm, MF H81330 | ||
| 38 | AXE50518 | Крышка | 1 | SUB FOR AXE11402 | ||
| 39 | AXE50517 | Пластина | 1 | SUB FOR AXE24510 | ||
| 40 | HXE90947 | Полоса | 1 | SUB FOR H240243 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 41 | 19M7804 | Винт | 4 | M10 X 40 |
Задняя перегородка и опора редуктора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 13 | M10 | ||
| 2 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 3 | 14M7688 | Фланцевая гайка | 4 | M12 | ||
| 4 | 19M7789 | Винт | 6 | M12 X 30 | ||
| 5 | 19M7837 | Винт | 2 | M12 X 110 | ||
| 6 | 19M7785 | Винт | 18 | M10 X 25 | ||
| 7 | ...... | Уплотнитель | 1 | CTL 1524 mm, MF H81330 | ||
| 8 | T29342 | Шайба | 4 | |||
| 9 | AXE55561 | Опора | 1 | SUB FOR AXE24586 APPL | ||
| 10 | 24M7296 | Шайба | 18 | 10.500 X 30 X 2.500 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE22666 | Крышка | 1 | |||
| 12 | AXE24646 | Крышка | 1 | |||
| 13 | W51618 | Самофиксирующийся винт | 4 |

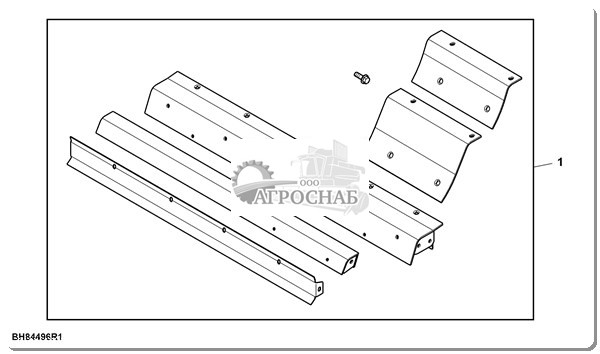

Комплект для самостоятельной установки, дверь расширенного камнеуловителя
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84496 | Комплект сепаратора | 1 |

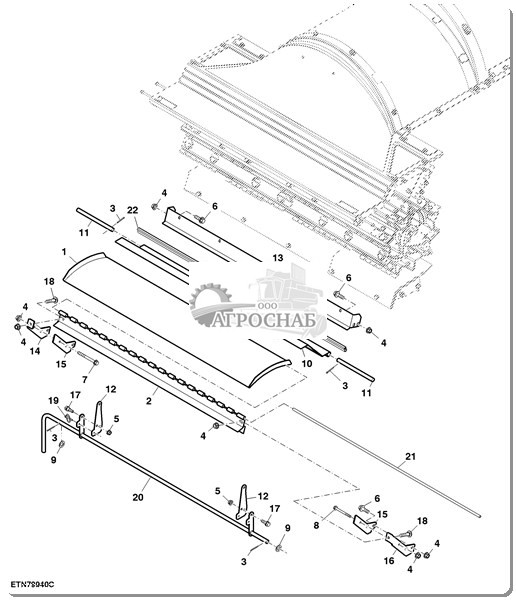

Камнеуловитель сепаратора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH156157 | Пластина | 1 | |||
| 2 | AH227675 | Шарнир | 1 | |||
| 3 | 11M7030 | Шплинт | 2 | 5 X 40 mm | ||
| 4 | 14M7296 | Фланцевая гайка | 10 | M10 | ||
| 5 | H137328 | Стопорная гайка | 6 | |||
| 6 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 7 | 19M7812 | Винт | 1 | M10 X 100 | ||
| 8 | 19M7836 | Винт | 1 | M10 X 110 | ||
| 9 | 24M7101 | Шайба | 2 | 11 X 34 X 3 mm | ||
| 10 | AH219192 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H118068 | Крепление со штифтом | 2 | |||
| 12 | HXE29368 | Рычажный механизм | 2 | |||
| 13 | H219578 | Отражательная пластина | 1 | |||
| 14 | H229027 | Кронштейн | 1 | RH | ||
| 15 | HXE14520 | Сальник | 2 | |||
| 16 | H229033 | Кронштейн | 1 | LH | ||
| 17 | H169568 | Винт | 6 | |||
| 18 | 03M7195 | Болт | 2 | M10 X 45 | ||
| 19 | AA21292 | Быстрозамыкающийся штифт | 1 | |||
| 20 | AXE20018 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | ...... | Крепление со штифтом | 1 | CTL 1385 mm, MF H130057 | ||
| 22 | ...... | Изолятор | 1 | CTL 1377 mm, MF AH80335 |

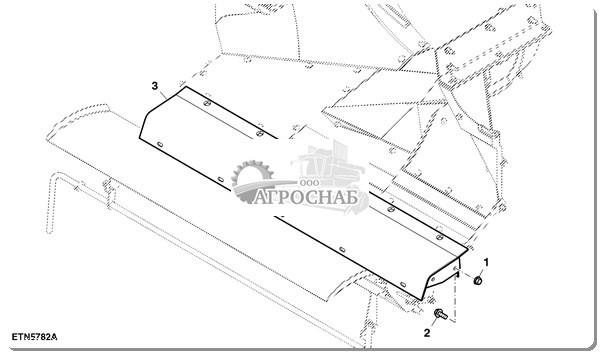

Днище и уплотнения камнеуловителя молотилки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 2 | 19M7789 | Винт | 4 | M12 X 30 | ||
| 3 | AH154691 | Пол | 1 |
Оборудование, зазубренные крылья ускорителя подачи растительной массы сложной формы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84027 | Комплект полос | 1 | (A) |

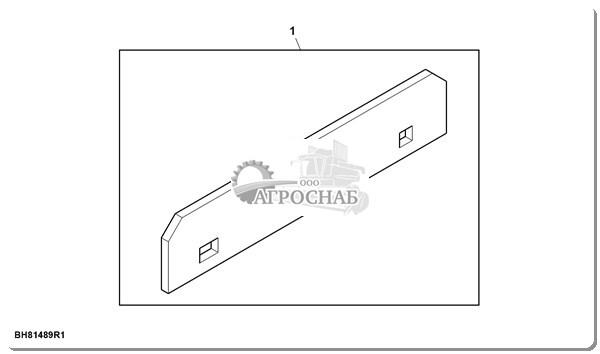

Оборудование, гладкие износные накладки ускорителя подачи растительной массы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH81489 | Комплект полос | 1 | (A) |

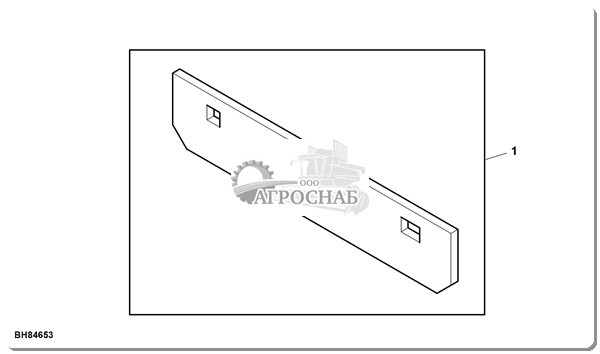

Оборудование, гладкая пластина, узел ускорителя подачи растительной массы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84653 | Полный комплект д/пост. | 1 | INCLUDES H166689 |

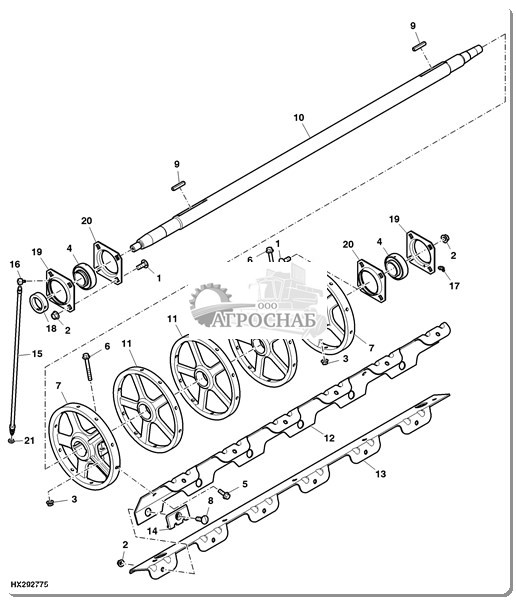

Узел ускорителя подачи растительной массы, кукуруза/зерно
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 58 | M10 X 30 | ||
| 2 | 123380 | Шпонка вала | 2 | |||
| 3 | 03M7375 | Болт | 70 | M10 X 30 | ||
| 4 | 14M7296 | Фланцевая гайка | 72 | M10 | ||
| 5 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 6 | H158386 | Шпиндель | 1 | (A) | ||
| 7 | H163612 | Ступица | 2 | |||
| 8 | H165407 | Пластина | 30 | (B) | ||
| H166689 | Пластина | 30 | (C) | |||
| H201914 | Пластина | 30 | (D) | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | H165408 | Полоса | 10 | |||
| 10 | H166181 | Опора | 5 | Offset Left | ||
| 11 | H221379 | Опора | 5 | Offset Right | ||
| 12 | HXE19798 | Ступица | 3 | |||
| 13 | AH223756 | КОЛЕСО | 1 | |||
| 14 | H203950 | Корпус | 2 | |||
| 15 | JD9365 | Эксцентр. контров. кольцо | 1 | |||
| 16 | AXE60582 | Шариковый подшипник | 2 | SUB FOR JD9431 | ||
| 17 | H224127 | Кронштейн | 1 |

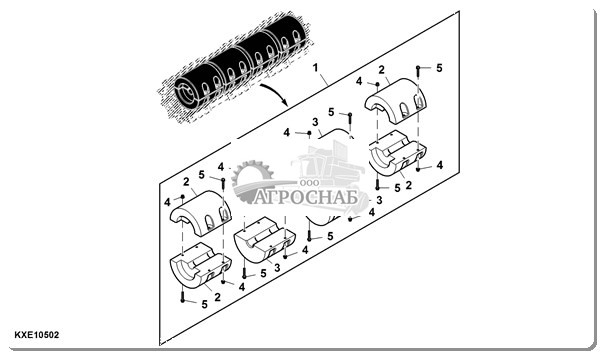

Комплект вкладышей битера ускорителя подачи растительной массы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10502 | Вкладыш | 1 | |||
| 2 | HXE119632 | Молдинг | 4 | |||
| 3 | HXE119633 | Молдинг | 4 | |||
| 4 | 14M7396 | Стопорная гайка | 16 | M8 | ||
| 5 | 19M7979 | Винт | 16 | M8 X 55 |

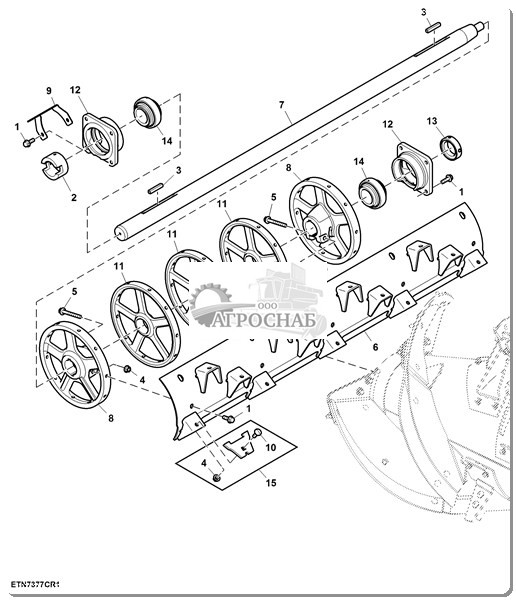

Акселератор подачи в сборе — жесткие культуры
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 58 | M10 X 30 | ||
| 2 | H158386 | Шпиндель | 1 | (A) | ||
| 3 | H163612 | Ступица | 2 | |||
| 4 | H208429 | Износостойкая накладка | 60 | |||
| 5 | H208403 | Опора | 5 | LH | ||
| 6 | H208404 | Опора | 5 | RH | ||
| 7 | 03M7414 | Болт | 60 | M12 X 35 | ||
| 8 | 123380 | Шпонка вала | 2 | |||
| 9 | 14M7299 | Фланцевая гайка | 60 | M12 | ||
| 10 | 19M7810 | Винт | 2 | M10 X 80 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 12 | HXE19798 | Ступица | 3 | |||
| 13 | AH223756 | КОЛЕСО | 1 | |||
| 14 | H203950 | Корпус | 2 | |||
| 15 | JD9365 | Эксцентр. контров. кольцо | 1 | |||
| 16 | JD9431 | Шариковый подшипник | 2 | |||
| 17 | H224127 | Кронштейн | 1 |

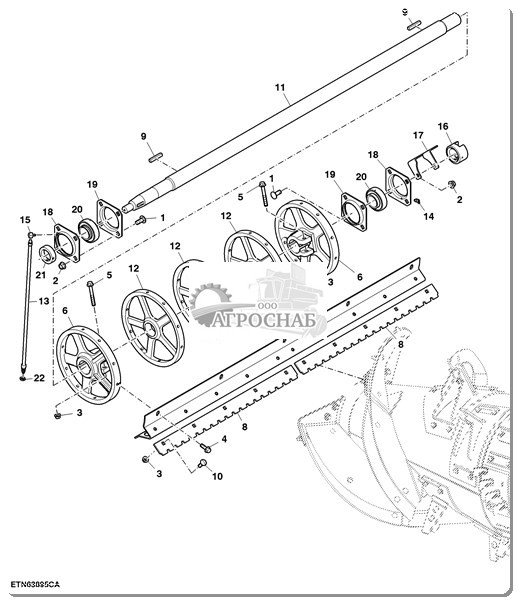

Акселератор подачи колосьев, навесное оборудование
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BH84416 | Комплект сепаратора | 1 |
Акселератор подачи в сборе, зубец для риса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7786 | Винт | 58 | M10 X 30 | ||
| 2 | AH223756 | КОЛЕСО | 1 | |||
| 3 | 123380 | Шпонка вала | 2 | |||
| 4 | 14M7296 | Фланцевая гайка | 67 | M10 | ||
| 5 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 6 | AH214671 | Крышка | 5 | |||
| 7 | H158386 | Шпиндель | 1 | (A) | ||
| 8 | H163612 | Ступица | 2 | |||
| 9 | H224127 | Кронштейн | 1 | |||
| 10 | H174755 | Болт | 65 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE19798 | Ступица | 3 | |||
| 12 | H203950 | Корпус | 2 | |||
| 13 | JD9365 | Эксцентр. контров. кольцо | 1 | |||
| 14 | AXE60582 | Шариковый подшипник | 2 | SUB FOR JD9431 | ||
| 15 | AH216018 | Зубец | 1 |
Инструмент акселератора подачи
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 2 | 19M8292 | Винт | 8 | M10 X 50 | ||
| 3 | 28H2551 | Распорная втулка | 8 | 0.423" X 0.675" X 1-1/8" | ||
| 4 | AXE15321 | Спец. инстр. д/техобсл. | 1 | |||
| 5 | 19M7807 | Винт | 8 | M10 X 60 | ||
| 6 | KXE10218 | Спец. инстр. д/техобсл. | 1 | |||
| 7 | 19M7801 | Винт | 6 | (A) M8 X 60 | ||
| 19M7809 | Винт | 6 | (B) M10 X 70 | |||
| 8 | BXE10562 | Кат. нав. обор./комплект. | 1 | SUB FOR AXE15321 |

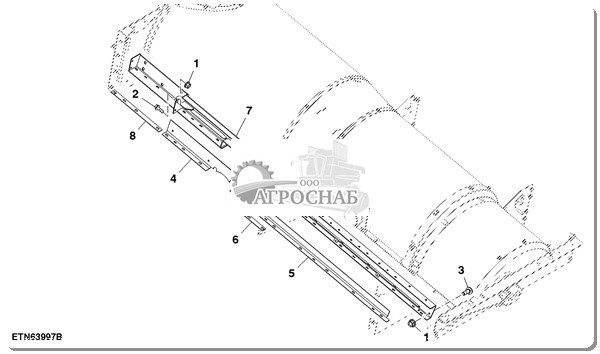

Узел камнеуловителя ускорителя подачи растительной массы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | AR | M10 (B) | ||
| 2 | H174755 | Болт | AR | M10 X 30 (B) | ||
| 3 | AH216018 | Зубец | 1 | (A) | ||
| 4 | AH214671 | Крышка | 5 | (B) | ||
| 5 | AH202286 | Пол | 1 | (B) | ||
| 6 | 19M7786 | Винт | AR | M10 X 30 (B) | ||
| 7 | H160905 | Болт | 6 | M12 X 45 (B) | ||
| 8 | 24M7047 | Шайба | 2 | 13 X 24 X 2.500 mm (B) | ||
| 9 | 14M7299 | Фланцевая гайка | 6 | M12 (B) | ||
| 10 | ...... | Износостойкая накладка | 10 | 10 Pieces in a Kit | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| .. | BH84416 | Комплект сепаратора | 1 | INCLUDES B |

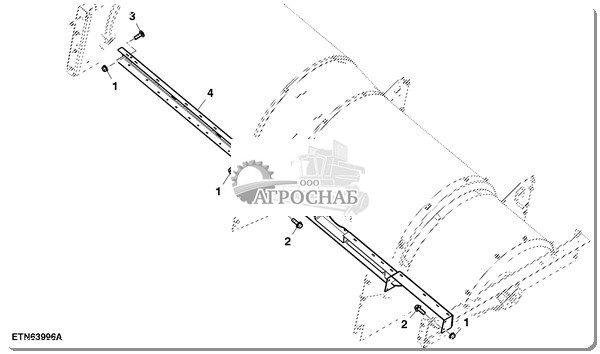

Передняя крышка битера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 7 | M10 | ||
| 2 | 19M7784 | Винт | 15 | M10 X 20 | ||
| 3 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 4 | AH209782 | Опора | 2 | LOW | ||
| 5 | AH221600 | Опора | 1 | LH UP | ||
| 6 | AH221601 | Опора | 1 | RH UP | ||
| 7 | 14M7298 | Фланцевая гайка | 8 | M8 | ||
| 8 | 19M7913 | Винт | 4 | M8 X 90 | ||
| 9 | 24M7178 | Шайба | 4 | 10.500 X 30 X 2.500 mm | ||
| 10 | 24M7207 | Шайба | 4 | 8.400 X 24 X 2 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AH154878 | Пластина | 1 | LOW | ||
| 12 | H174181 | Крышка | 1 | UP | ||
| 13 | 37M7084 | Винт | 4 | M8 X 25 | ||
| 14 | AH168571 | Пластина | 1 | LOW |

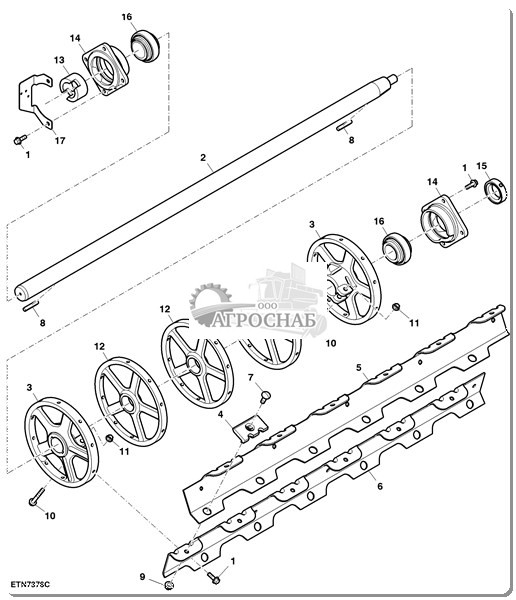

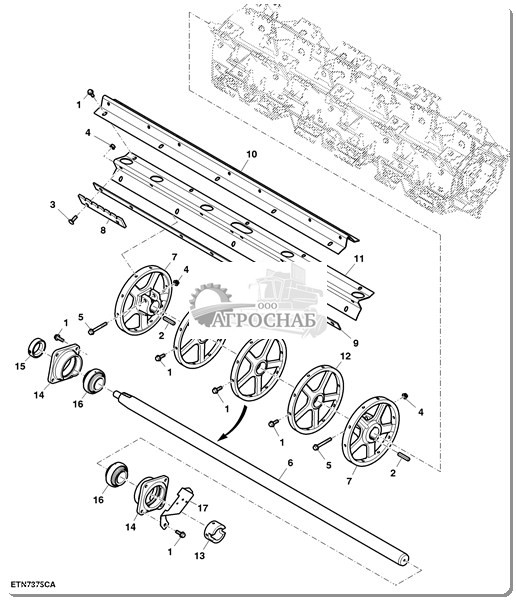

Разгрузочный битер в сборе — кукуруза, длинный привод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 8 | M12 X 30 | ||
| 2 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 3 | 14M7296 | Фланцевая гайка | 52 | M10 | ||
| 4 | 19M7786 | Винт | 50 | M10 X 30 | ||
| 5 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 6 | H163612 | Ступица | 2 | |||
| 7 | H236283 | Опора | 5 | |||
| 8 | H236284 | Полоса | 10 | |||
| 9 | 123380 | Шпонка вала | 2 | |||
| 10 | 03M7375 | Болт | 50 | M10 X 30 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE19424 | Ось | 1 | |||
| 12 | HXE19798 | Ступица | 3 | SUB FOR AH208495 | ||
| 13 | AH142000 | Шланг | 1 | LGTH = 686 mm | ||
| 14 | JD7788 | Смазочная арматура | 1 | |||
| 15 | JD7845 | Коленчатый патрубок | 1 | |||
| 16 | AXE16327 | КОЛЕСО | 1 | |||
| 17 | HXE21326 | Кронштейн | 1 | |||
| 18 | H160466 | Формован. фланцевый корпус | 2 | |||
| 19 | H160465 | Формован. фланцевый корпус | 2 | |||
| 20 | JD9339 | Шариковый подшипник | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | JD8579 | Эксцентр. контров. кольцо | 1 | |||
| 22 | E12379 | Гайка | 1 |
Разгрузочный битер в сборе — кукуруза, система удаления пожнивных остатков Premium
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 8 | M12 X 30 | ||
| 2 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 3 | 14M7296 | Фланцевая гайка | 52 | M10 | ||
| 4 | 19M7786 | Винт | 50 | M10 X 30 | ||
| 5 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 6 | H163612 | Ступица | 2 | |||
| 7 | 123380 | Шпонка вала | 2 | |||
| 8 | 03M7375 | Болт | 50 | M10 X 30 | ||
| 9 | HXE94319 | Ось | 1 | SUB FOR HXE37863 AND HXE19425 | ||
| 10 | HXE19798 | Ступица | 3 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H236283 | Опора | 5 | |||
| 12 | H236284 | Полоса | 10 | |||
| 13 | AH142000 | Шланг | 1 | LGTH = 686 mm | ||
| 14 | JD7788 | Смазочная арматура | 1 | |||
| 15 | JD7845 | Коленчатый патрубок | 1 | |||
| 16 | JD8579 | Эксцентр. контров. кольцо | 2 | |||
| 17 | H160466 | Формован. фланцевый корпус | 2 | |||
| 18 | JD9339 | Шариковый подшипник | 2 | |||
| 19 | H160465 | Формован. фланцевый корпус | 2 | |||
| 20 | E12379 | Гайка | 1 |
Разгрузочный битер в сборе — для жестких культур, длинный привод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 8 | M12 X 30 | ||
| 2 | 14M7299 | Фланцевая гайка | 68 | M12 | ||
| 3 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 4 | 19M7786 | Винт | 50 | M10 X 30 | ||
| 5 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 6 | H163612 | Ступица | 2 | |||
| 7 | 123380 | Шпонка вала | 2 | |||
| 8 | 03M7414 | Болт | 60 | M12 X 35 | ||
| 9 | HXE19424 | Ось | 1 | |||
| 10 | HXE19798 | Ступица | 3 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H208403 | Опора | 5 | LH | ||
| 12 | H208404 | Опора | 5 | RH | ||
| 13 | H208429 | Износостойкая накладка | 60 | |||
| 14 | AH142000 | Шланг | 1 | LGTH = 686 mm | ||
| 15 | JD7845 | Коленчатый патрубок | 1 | |||
| 16 | JD7788 | Смазочная арматура | 1 | |||
| 17 | HXE21326 | Кронштейн | 1 | |||
| 18 | AXE16327 | КОЛЕСО | 1 | |||
| 19 | H160465 | Формован. фланцевый корпус | 2 | |||
| 20 | JD9339 | Шариковый подшипник | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | H160466 | Формован. фланцевый корпус | 2 | |||
| 22 | JD8579 | Эксцентр. контров. кольцо | 1 | |||
| 23 | E12379 | Гайка | 1 |
Разгрузочный битер в сборе — для жестких культур, система удаления пожнивных остатков Premium
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7198 | Болт | 8 | M12 X 30 | ||
| 2 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 3 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 4 | JD9339 | Шариковый подшипник | 2 | |||
| 5 | 19M7786 | Винт | 50 | M10 X 30 | ||
| 6 | 19M7810 | Винт | 2 | M10 X 80 | ||
| 7 | H163612 | Ступица | 2 | |||
| 8 | 03M7414 | Болт | 60 | M12 X 35 | ||
| 9 | 123380 | Шпонка вала | 2 | |||
| 10 | HXE94319 | Ось | 1 | SUB FOR HXE37863 AND HXE19425 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | HXE19798 | Ступица | 3 | |||
| 12 | H208403 | Опора | 5 | LH | ||
| 13 | H208404 | Опора | 5 | RH | ||
| 14 | H208429 | Износостойкая накладка | 60 | |||
| 15 | AH142000 | Шланг | 1 | LGTH = 686 mm | ||
| 16 | JD7845 | Коленчатый патрубок | 1 | |||
| 17 | JD7788 | Смазочная арматура | 1 | |||
| 18 | JD8579 | Эксцентр. контров. кольцо | 2 | |||
| 19 | H160466 | Формован. фланцевый корпус | 2 | |||
| 20 | H160465 | Формован. фланцевый корпус | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | E12379 | Гайка | 1 |

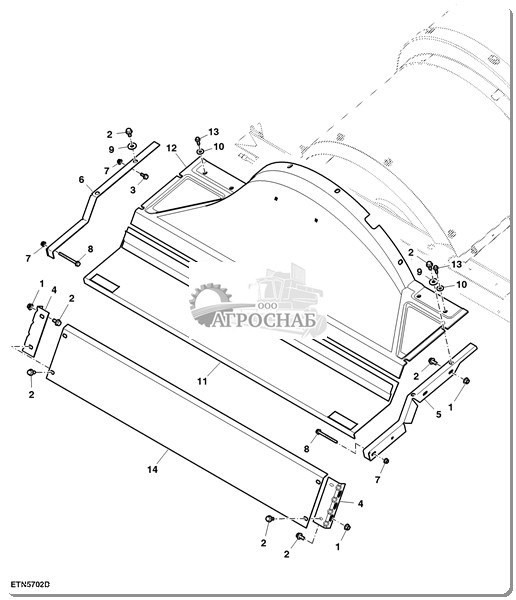

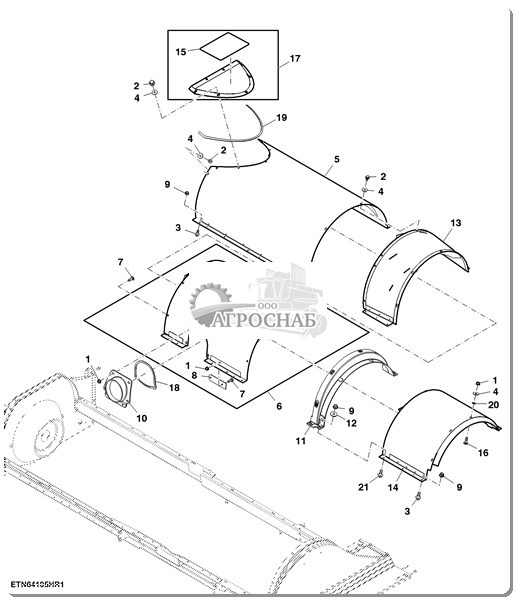

Разгрузочный корпус
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7375 | Болт | 12 | M10 X 30 | ||
| 2 | 14M7296 | Фланцевая гайка | 21 | M10 | ||
| 3 | HXE15386 | Лопатка | 1 | |||
| 4 | 19M7784 | Винт | 2 | M10 X 20 | ||
| 5 | HXE11577 | Пластина | 1 | |||
| 6 | 19M7786 | Винт | 8 | M10 X 30 | ||
| 7 | H135891 | Стопорная гайка | 4 | |||
| 8 | H204771 | Пластина | 2 | |||
| 9 | H221218 | Кронштейн | 1 | |||
| 10 | H221219 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H236784 | Уголок | 1 | RH, UP | ||
| 12 | H236785 | Уголок | 1 | LH, UP | ||
| 13 | 03M7191 | Болт | 3 | M10 X 25 | ||
| 14 | AH220706 | Корпус | 1 |
Решетка разгрузочного битера — система удаления пожнивных остатков Premium Flex
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 2 | 19M7785 | Винт | 4 | M10 X 25 | ||
| 3 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 4 | 19M7804 | Винт | 6 | M10 X 40 | ||
| 5 | 19M7813 | Винт | 4 | M12 X 45 | ||
| 6 | AXE19366 | Решетка | 1 | |||
| 7 | AXE21084 | Ручка | 1 | |||
| 8 | H202562 | Палец | 1 | |||
| 9 | H135891 | Стопорная гайка | 12 | |||
| 10 | H162227 | Хомут | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H164785 | Палец | 2 | |||
| 12 | 14M7296 | Фланцевая гайка | 4 | M10 |

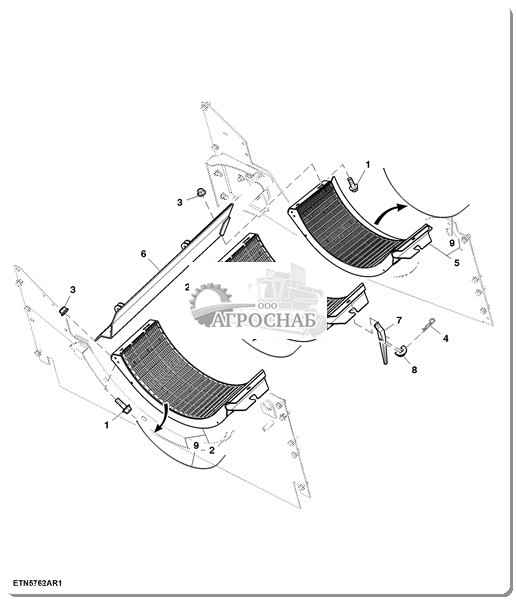

Решетка разгрузочного битера — обмолот
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7191 | Болт | 4 | M10 X 25 | ||
| 2 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 3 | 19M7813 | Винт | 4 | M12 X 45 | ||
| 4 | AH227939 | Дека | 1 | |||
| 5 | H162227 | Хомут | 2 | |||
| 6 | H224067 | Стержень | 2 | |||
| 7 | 19M7786 | Винт | 4 | M10 X 30 | ||
| 8 | H135891 | Стопорная гайка | 8 | |||
| 9 | 24M7047 | Шайба | 4 | 13 X 24 X 2.500 mm | ||
| 10 | H229469 | Гвоздь | AR |

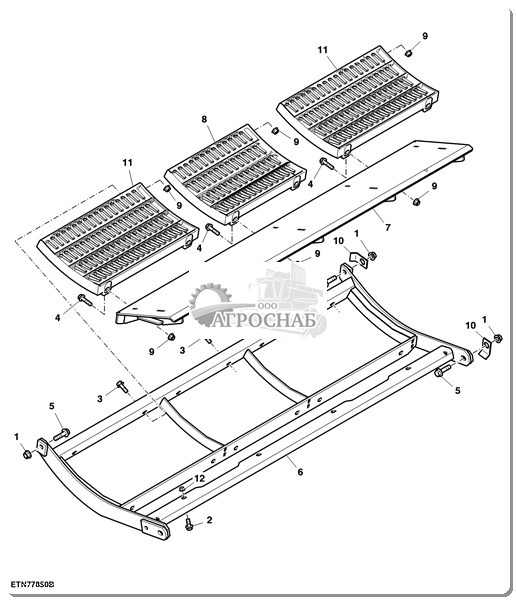

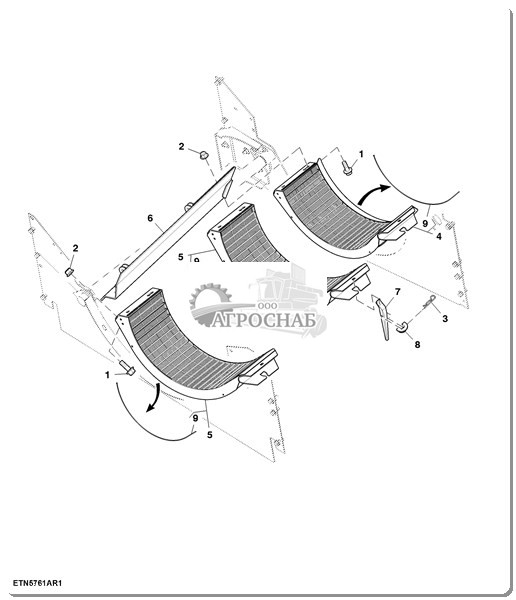

Решето разгрузочного битера, стандартное
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 4 | M12 | ||
| 2 | ...... | Решетка | 1 | ORDER AXE19366 | ||
| 3 | 19M7786 | Винт | 3 | M10 X 30 | ||
| 4 | 19M7804 | Винт | 3 | M10 X 40 | ||
| 5 | 19M7813 | Винт | 4 | M12 X 45 | ||
| 6 | AXE19366 | Решетка | 1 | ALSO ORDER H202562 AND 19M7804 | ||
| 7 | HXE28064 | Пластина | 1 | |||
| 8 | H202562 | Палец | 1 | USE WITH AXE19366 | ||
| 9 | H135891 | Стопорная гайка | 12 | |||
| 10 | H162227 | Хомут | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H164785 | Палец | 2 |

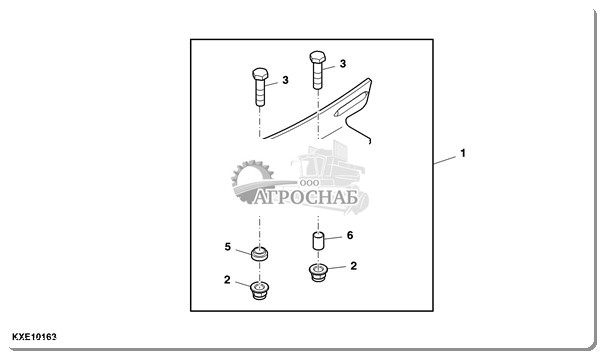

Комплект лопаток
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10163 | Лопатка | 1 | |||
| 2 | 14M7400 | Стопорная гайка | 8 | M10 | ||
| 3 | 19M7382 | Винт с головкой | 2 | M10 X 40 | ||
| 4 | ...... | Лопатка | 1 | |||
| 5 | HXE23002 | Втулка | 4 | |||
| 6 | HXE38328 | Втулка | 4 | SUB FOR HXE23003 |

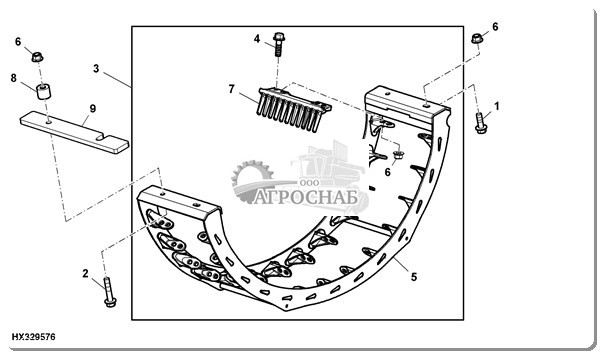

Навесное оборудование, расширение для риса, ротор с регулируемым потоком
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10194 | Зубец | 1 | ORDER BXE10491 | ||
| 2 | HXE38180 | Палец | 8 | |||
| 3 | KXE10143 | Молотильный элемент | 5 | Rice Spike Cap Element | ||
| 4 | HXE33233 | Винт | 30 | |||
| 5 | H222307 | Болт | 21 | |||
| 6 | 28H2490 | Втулка | 21 | 0.546" X 0.840" X 9/16" | ||
| 7 | H171638 | Фланцевая гайка | 21 | |||
| 8 | KXE10142 | Износостойкая накладка | 1 | Tall Rice Wear Plates | ||
| KXE10049 | Износостойкая накладка | 1 | Standard Rice Wear Plates |
Комплект секции молотилки, ротор с регулируемым потоком, для зерна — стандартный
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10034 | Молотильный элемент | 1 | |||
| 2 | ...... | Молотильный элемент | 3 | |||
| 3 | H236594 | Винт | 6 |

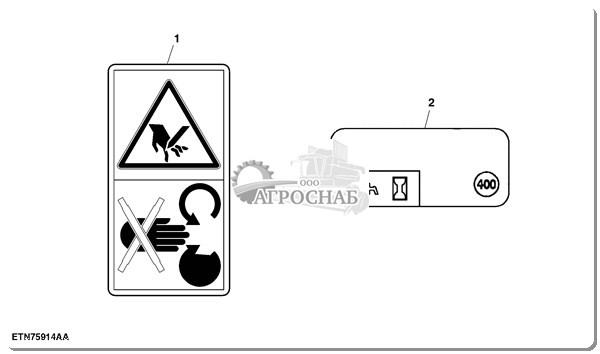

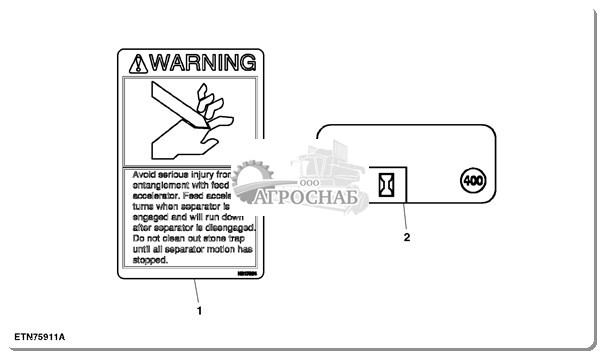

Наклейки сепаратора, на английском языке
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H217664 | Метка | 1 | Stone Trap Door | ||
| 2 | H207331 | Метка | 1 | Unloader System Lube |
Таблички молотилки без текста
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | Z60332 | Метка | 1 | |||
| 2 | H207331 | Метка | 1 | Unloader System Lube |

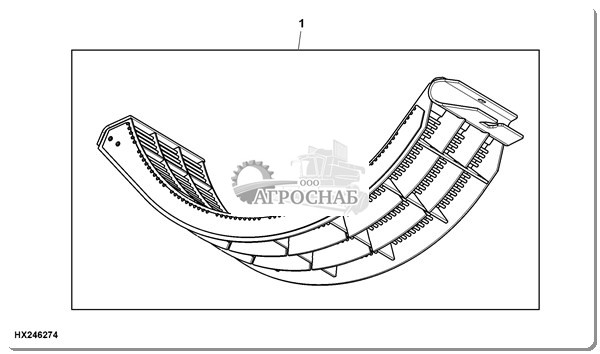

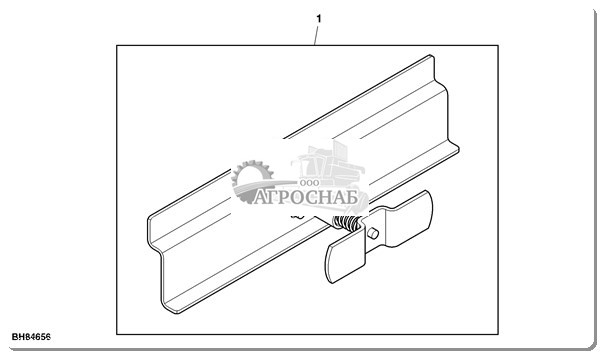

Комплект для самостоятельной установки, крышки решет сепаратора для тяжелых условий эксплуатации
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10646 | Комплект крышек | 1 | (A) SUB FOR BXE10195 | ||
| 2 | AXE50779 | Крышка | 4 | SUB FOR AXE21144 |
Крышка решета сепаратора, для тяжелых условий эксплуатации
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE50779 | Крышка | 12 | SUB FOR AXE21144 |

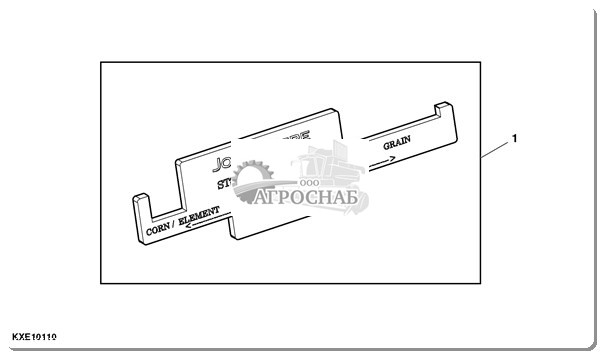

Комплект измерителя износа ротора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10110 | Комплект указателей | 1 |

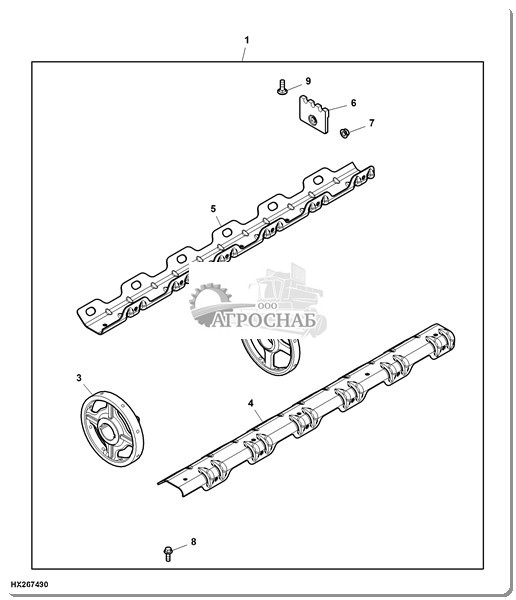

Ускоритель подачи и крылья заднего разгрузочного битера, навесное оборудование
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BXE10324 | Полный комплект д/пост. | 1 | NLA, SUB FOR KXE10205 | ||
| 2 | HXE29456 | Ступица | 3 | |||
| 3 | HXE38786 | Ступица | 2 | |||
| 4 | HXE45298 | Опора | 4 | |||
| 5 | HXE45299 | Опора | 4 | |||
| 6 | HXE45530 | Износостойкая накладка | 48 | |||
| 7 | 14M7299 | Фланцевая гайка | 48 | M12 | ||
| 8 | 19M7786 | Винт | 40 | M10 X 30 | ||
| 9 | 03M7414 | Болт | 48 | M12 X 35 |
Акселератор подачи и комплект крыльев заднего разгрузочного битера
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | KXE10347 | Комплект сепаратора | 1 | SUB FOR BXE10324, KXE10205 AND KXE10253 | ||
| 2 | HXE29456 | Ступица | 3 | |||
| 3 | HXE38786 | Ступица | 2 | |||
| 4 | HXE84113 | Опора | 4 | RH | ||
| 5 | HXE84114 | Опора | 4 | LH | ||
| 6 | HXE138427 | Износостойкая накладка | 48 | SUB FOR APPL HXE45530 | ||
| 7 | H137329 | Стопорная гайка | 48 | M12 | ||
| 8 | 19M7786 | Винт | 40 | M10 X 30 | ||
| 9 | L215374 | Болт | 48 | M12 X 35 |
